Phớt chắn dầu TC 30x47x5 NBR, Viton FKM

Phớt chắn dầu TC 30x47x5 — hai môi kèm môi chắn bụi, bọc cao su — nằm trong dải trục 25–75 mm, dải thay thế nhiều nhất trên hộp số, bơm thủy lực, motor điện và máy chế biến. Đặt được bản NBR chịu dầu khoáng hoặc bản Viton FKM chịu nhiệt và hóa chất.

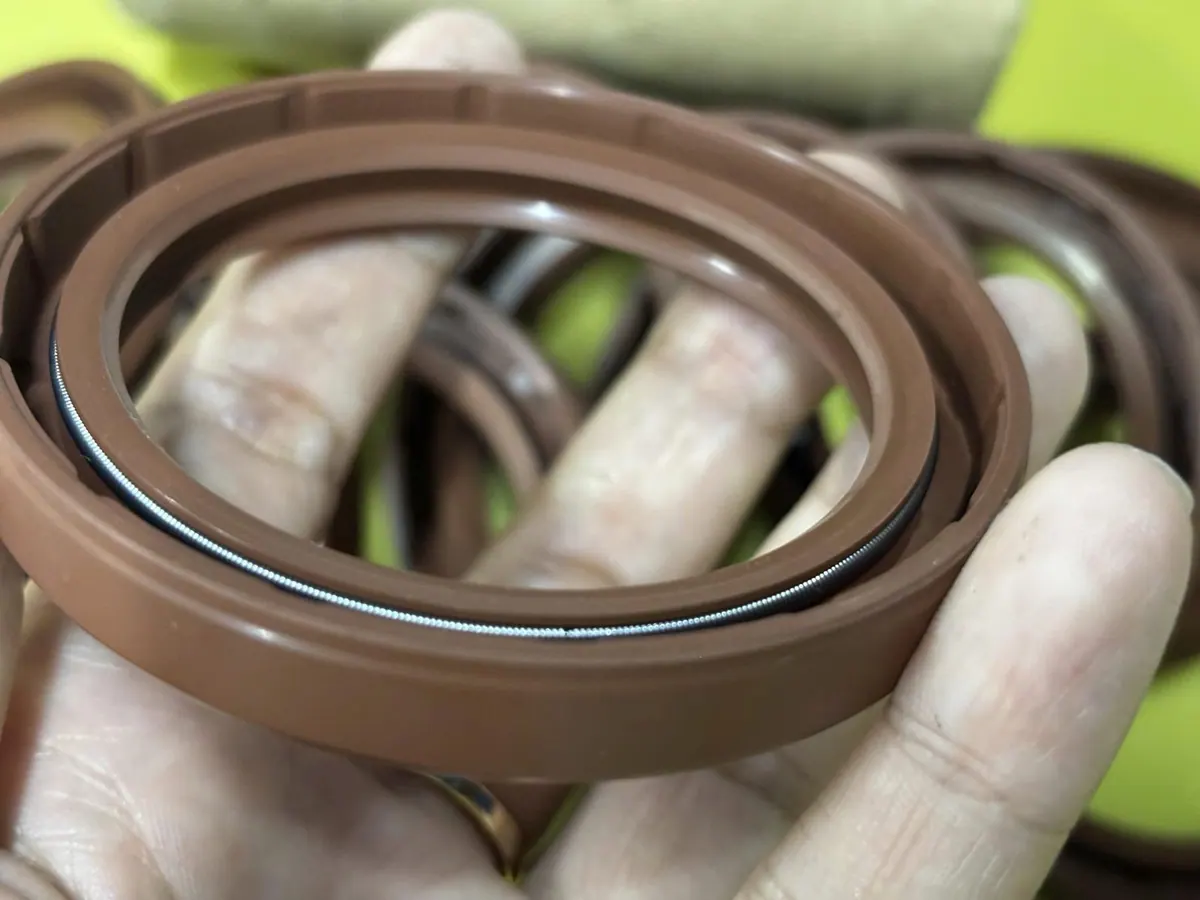

Phớt chắn dầu TC 30x47x5, tay cầm chiếc phớt Viton cỡ lớn, lộ môi làm kín — Tay cầm chiếc phớt Viton cỡ lớn, lộ môi làm kín

Tay cầm chiếc phớt Viton cỡ nhỏ — Tay cầm chiếc phớt Viton cỡ lớn, lộ môi làm kín

Mã TC là loại hai môi (môi chính + môi chắn bụi), vỏ ngoài bọc cao su. Phớt chắn dầu TC 30x47x5 có trục d = 30 mm, lỗ lắp D = 47 mm, bề rộng B = 5 mm. Bề dày thành vỏ (D−d)/2 = 8.5 mm, diện tích tiết diện vành 1028 mm². Bề rộng 5 mm quyết định không gian chứa lò xo và độ ổn định của phớt trong lỗ lắp.

Tốc độ vòng tại môi phớt với trục 30 mm: 1.57 m/s ở 1.000 v/ph, 2.36 m/s ở 1.500 v/ph và 4.71 m/s ở 3.000 v/ph. Với ngưỡng vận hành thông dụng 10 m/s của NBR, trục 30 mm quay được tới khoảng 6.366 v/ph; dùng Viton FKM (ngưỡng ~25 m/s) giới hạn nâng lên khoảng 15.915 v/ph. Đây là lý do chọn vật liệu theo tốc độ, không chỉ theo nhiệt độ.

Khối lượng tính theo tiết diện thực: NBR (1,35 g/cm³) ≈ 6.94 g/cái, Viton FKM (1,85 g/cm³) ≈ 9.51 g/cái — chênh lệch giúp ước lượng cước vận chuyển khi đặt số lượng lớn. Về nhiệt độ, cùng kích thước 30x47x5 mm: bản NBR làm việc −30…+120 °C, bản Viton FKM −40…+220 °C.

Lắp đặt: lỗ lắp 47 mm nên gia công theo cấp dung sai H8 — dải IT8 ở đường kính này là 39 µm — và trục 30 mm nên đạt độ nhám Ra 0,2…0,8 µm, độ đảo hướng tâm ≤ 0,08 mm. Ép phớt bằng dụng cụ phẳng đúng đường kính 47 mm, bôi trơn môi trước khi lắp; không gõ trực tiếp lên vành 8.5 mm vì thành mỏng dễ méo làm mất độ kín.

Bản vẽ kích thước phớt chắn dầu TC 30x47x5 — Bản vẽ kỹ thuật 30x47x5 mm — bấm vào hình để mở khổ lớn, phóng to xem rõ từng kích thước.

Tóm tắt nội dung

Thông số kỹ thuật phớt chắn dầu TC 30x47x5

Kích thước (d×D×B)	30x47x5 mm
Mã kết cấu	TC
Số môi làm kín	2 (môi chính + môi chắn bụi)
Vỏ ngoài	Vỏ ngoài bọc cao su
Vật liệu	NBR (chịu dầu) hoặc Viton FKM (chịu nhiệt, hóa chất)
Nhiệt độ — bản NBR	−30 °C … +120 °C
Nhiệt độ — bản Viton FKM	−40 °C … +220 °C
Tốc độ vòng khuyến nghị	NBR ≤ 10 m/s · Viton FKM ≤ 25 m/s
Lò xo	Lò xo thép không gỉ ép môi
Dung sai lỗ lắp	H8 (khuyến nghị lắp ghép)
Tiêu chuẩn tham chiếu	DIN 3760 / ISO 6194

So sánh phớt chắn dầu TC 30x47x5 với các cỡ lân cận

Kích thước	Thành (mm)	NBR g/cái	FKM g/cái	Trang chi tiết
30x45x10 mm	7.5 mm	11.93 g	16.35 g	Chi tiết
30x46x7 mm	8 mm	9.03 g	12.37 g	Chi tiết
30x47x5 mm (đang xem)	8.5 mm	6.94 g	9.51 g	Đang xem
30x47x7 mm	8.5 mm	9.72 g	13.31 g	Chi tiết
30x47x8 mm	8.5 mm	11.1 g	15.22 g	Chi tiết

Ứng dụng tiêu biểu của phớt TC

Hộp số công nghiệp, hộp giảm tốc trục vít
Bơm bánh răng, bơm piston, bơm ly tâm cỡ trung
Motor điện 3 pha, máy nén khí trục vít
Máy chế biến thực phẩm, máy trộn bột
Trục băng tải, con lăn dẫn động nhà máy

Báo giá và giao hàng

Kích thước: 30x47x5 mm
Vật liệu: NBR hoặc Viton FKM
Giao hàng: 1–2 ngày toàn quốc
CO/CQ: Theo yêu cầu

Giá tham khảo 5.000₫ – 500.000₫ tuỳ vật liệu, kích thước và số lượng — liên hệ để nhận báo giá chính xác.

Yêu cầu báo giá

Giao 1–2 ngày toàn quốc
Có CO/CQ theo yêu cầu
Tư vấn kỹ thuật miễn phí

Các cỡ phớt TC lân cận

Câu hỏi thường gặp về phớt chắn dầu TC 30x47x5

Phớt chắn dầu TC 30x47x5 dùng cho ứng dụng nào?

Phớt chắn dầu TC 30x47x5 dùng cho hộp số công nghiệp, bơm bánh răng và bơm piston, motor điện, máy nén khí, trục khuấy và máy chế biến thực phẩm. Đây là dải kích thước luân chuyển nhanh nhất nên thường có sẵn cả hai vật liệu tại kho HN và HCM.

Phớt chắn dầu TC 30x47x5 nên chọn NBR hay Viton FKM?

Chọn NBR khi dầu khoáng, nhiệt độ dưới +120 °C và tốc độ vòng vừa phải — giá hợp lý cho bảo trì định kỳ. Chọn Viton FKM khi nhiệt độ vượt +120 °C, môi trường có dầu tổng hợp, nhiên liệu hoặc hóa chất, hoặc khi trục 30 mm quay nhanh hơn 6.366 v/ph (mốc ~10 m/s của NBR). Cùng kích thước 30x47x5 mm, hai bản lắp lẫn được nên chỉ cần đổi vật liệu, không đổi kết cấu.

Báo giá phớt chắn dầu TC 30x47x5?

Giá phớt chắn dầu TC 30x47x5 tính theo số lượng, vật liệu và có/không yêu cầu CO/CQ. Liên hệ HN: 0967 547 900, HCM: 0968 632 600 hoặc email congty@photcaosu.com để nhận báo giá chi tiết trong ngày làm việc.

Giao hàng phớt chắn dầu TC 30x47x5 bao lâu?

Kích thước 30x47x5 mm thường có sẵn kho HN và HCM. Sau khi xác nhận đơn, giao 1–2 ngày làm việc toàn quốc. Đơn số lượng lớn hoặc cần CO/CQ vui lòng thông báo trước.

Có thể đặt phớt chắn dầu TC 30x47x5 số lượng nhỏ không?

Có. Nhận đơn từ nhỏ lẻ đến số lượng lớn; giá tốt hơn khi đặt nhiều. Liên hệ HCM: 0968 632 600 hoặc email congty@photcaosu.com để báo giá theo số lượng cụ thể.
