Gioăng cao su đùn chữ U, D, P, E, vuông: chọn tiết diện theo cách lắp
Gioăng cao su đùn có sáu hình tiết diện: chữ D, chữ P, chữ U, chữ E, vuông và hộp chữ nhật. Sáu cái tên ấy nghe như sáu kiểu dáng để chọn theo sở thích, nhưng chúng chia làm hai nhóm khác hẳn nhau về cách làm việc. Nhóm thứ nhất — chữ D, chữ P, vuông, hộp chữ nhật — nằm trong rãnh hoặc trên mặt phẳng và bị nén giữa hai bề mặt khi cửa đóng hoặc bu lông siết. Nhóm thứ hai — chữ U, chữ E — kẹp lấy mép tấm hoặc cài vào rãnh ray bằng chính độ đàn hồi của nó.
Vì thế câu hỏi đầu tiên không phải "lấy hình gì" mà là chỗ lắp có gì: một khe hở giữa hai mặt sẽ khép lại, hay một mép tấm tự do cần bọc. Trả lời được câu đó là đã loại đi một nửa danh sách. Câu thứ hai là môi chất và nhiệt độ, vốn quyết định vật liệu chứ không quyết định hình dáng — cùng một biên dạng chữ D có thể đùn từ EPDM, silicone, NBR hay Viton FKM tuỳ nơi nó phải sống.
Quy trình sản xuất gioăng cao su đùn
BƯỚC 1
Gửi mặt cắt hoặc mẫu cũ
Một ảnh chụp mặt cắt đặt cạnh cây thước là đủ để bắt đầu. Nếu còn mẫu cũ thì gửi mẫu; nếu mẫu đã mục thì gửi ảnh rãnh lắp kèm số đo chiều rộng và chiều sâu rãnh — số đo từ kim loại đáng tin hơn số đo từ một sợi cao su đã nằm nén nhiều năm.
BƯỚC 2
Chốt vật liệu và độ cứng
Chúng tôi hỏi môi chất, nhiệt độ liên tục và vị trí trong nhà hay ngoài trời. Ba thông tin đó thường đủ để loại trừ xuống còn một hoặc hai lựa chọn. Nếu chỗ lắp có dầu khoáng mà bạn định dùng EPDM, chúng tôi báo lại thay vì cứ nhận đơn.
BƯỚC 3
Làm khuôn nếu chưa có sẵn
Biên dạng đã có khuôn thì đùn ngay. Biên dạng riêng cần gia công khuôn mới, mất 7–14 ngày kể cả thời gian thử đùn. Chi phí khuôn tính một lần, các đơn sau dùng lại khuôn đó.
BƯỚC 4
Mẫu thử trước khi chốt lô
Nhận 5–10 m để lắp thử vào đúng cửa hoặc đúng rãnh của bạn. Đây là bước đáng làm nhất, vì sai lệch giữa số đo trên giấy và thực tế lắp chỉ lộ ra khi đóng thử. Chi phí mẫu trừ vào đơn chính thức.
Chọn gioăng cao su đùn theo hình dạng profile — chữ D, P, U, E, vuông, hộp
- Cạnh 3 × 3 mm → 30 × 30 mm Gioăng vuông — Gioăng cao su đùn hình vuông Còn gọi: gioăng cao su vuông, gioăng tiết diện vuông, ron vuông Tiết diện vuông bốn cạnh phẳng — rãnh kín tĩnh, mặt bích công nghiệp, tủ điện. Cạnh 3–30 mm, dung sai ±0,3 mm. Xem chi tiết →
- W 6–50 mm × H 8–80 mm, thành 1,5–3,5 mm Gioăng chữ nhật — Gioăng cao su đùn hộp chữ nhật Còn gọi: gioăng cao su chữ nhật, gioăng hộp rỗng, ron chữ nhật Profile hộp rỗng nén nhẹ (40–60%) — tủ điện IP65, cửa máy đóng gói thực phẩm, buồng thử nghiệm môi trường. Xem chi tiết →
- Cao 6–25 mm, rộng đế 4–18 mm Gioăng chữ D — Gioăng cao su đùn chữ D Còn gọi: gioăng D, gioăng cao su D, ron chữ D Đế phẳng + bóng cung tròn — tiêu chuẩn cửa nhôm kính, nắp ca-bin máy, cửa tủ điện. Cao 6–25 mm, rộng 4–18 mm. Xem chi tiết →
- Đường kính bóng 8–25 mm, đế 10–40 mm Gioăng chữ P — Gioăng cao su đùn chữ P Còn gọi: gioăng P, gioăng cao su P, ron chữ P Đế bám + bóng rỗng nén nhẹ — cửa tủ lạnh thương mại, buồng lạnh kho đông, cửa xe tải. Bóng đường kính 8–25 mm. Xem chi tiết →
- Bite width 1–12 mm, cao 8–30 mm Gioăng chữ U — Gioăng cao su đùn chữ U Còn gọi: gioăng U, gioăng cao su U, ron chữ U Edge seal kẹp cạnh tấm kính, kim loại, nhựa — không cần keo, tháo lắp dễ. Bite width 1–12 mm, cao 8–30 mm. Xem chi tiết →
- 15x10x1,6 → 30x25x3 mm Gioăng chữ E — Gioăng cao su đùn chữ E Còn gọi: gioăng E, gioăng cao su E, ron chữ E Ba cánh lip bám ray nhôm định hình, làm kín ba lớp — hệ cửa nhôm kính, vách kính, khung pin mặt trời. Rộng 10–35 mm. Xem chi tiết →
- Mọi profile — EPDM 30–80 Shore A Gioăng EPDM — Gioăng cao su EPDM đùn Còn gọi: gioăng cao su EPDM, ron EPDM, dây cao su EPDM EPDM chịu UV, ozone, nhiệt âm -40°C — bất kỳ profile theo yêu cầu: D, P, U, E, vuông, hộp. Tuổi thọ 15+ năm ngoài trời. Xem chi tiết →
Lựa chọn vật liệu gioăng cao su đùn theo ứng dụng
| Vật liệu | Ứng dụng điển hình | Liên kết |
|---|---|---|
| Gioăng cao su NBR chịu dầu | Chịu dầu mỡ, dầu thủy lực, xăng dầu — phổ biến trong ô tô, máy móc công nghiệp | Xem danh mục → |
| Gioăng cao su silicone | Food-grade, chịu nhiệt -60°C → +200°C — thiết bị thực phẩm, y tế, điện tử | Xem danh mục → |
| Gioăng cao su Viton FKM | Chịu hóa chất mạnh, nhiệt cao đến +230°C — dầu khí, hóa chất, dược phẩm | Xem danh mục → |
| Gioăng cao su xốp | Đệm rung, chống ồn, làm kín cửa/nắp — tủ điện, cửa kính, thiết bị | Xem danh mục → |
| Gioăng cao su EPDM đùn | Chịu thời tiết UV/ozone, nước, hơi nước — cửa nhôm, mái kính, ngoài trời | Xem danh mục → |
Kích thước gioăng cao su đùn phổ biến
Vì sao chọn gioăng cao su đùn của chúng tôi?
- Hỏi môi chất và nhiệt độ trước khi báo giá — nếu vật liệu bạn định dùng không hợp, chúng tôi nói lại
- Nhận diện đúng biên dạng từ ảnh mặt cắt, kể cả khi tên gọi ngoài thị trường bị lẫn giữa hai loại
- Đùn theo bản vẽ riêng; khuôn mới xong trong 7–14 ngày, chi phí khuôn tính một lần
- Cả bản đặc lẫn bản xốp cùng một biên dạng để bạn thử trên đúng cánh cửa của mình
- Mẫu thử 5–10 m trước khi chốt lô, chi phí trừ vào đơn chính thức
- Hàn nối thành vòng kín theo chu vi; với biên dạng rỗng có đục sẵn lỗ thoát khí
Câu hỏi thường gặp về gioăng cao su đùn
Chỗ lắp của tôi nên dùng hình nào?
Bắt đầu từ chỗ lắp chứ đừng từ tên gọi. Có rãnh và một khe hở sẽ khép lại: dùng nhóm nén — dây tròn hoặc tiết diện vuông cho rãnh, chữ D nếu chỉ có mặt phẳng phải dán, chữ P nếu có rãnh cài chân, hộp rỗng nếu khe hở lệch nhiều. Có một mép tấm tự do cần bọc: dùng nhóm kẹp — chữ U cho mép tấm, chữ E khi cần chèn tấm vào rãnh ray nhôm. Gửi một ảnh mặt cắt là nhanh nhất.
Khe hở cửa chỗ rộng chỗ hẹp thì chọn thế nào?
Con số quyết định là chênh lệch giữa điểm hẹp nhất và rộng nhất, không phải khe hở trung bình. Đo ở bốn điểm: gần bản lề, gần chốt khoá, giữa cạnh trên, giữa cạnh dưới. Chênh dưới 1 mm thì tiết diện đặc làm được và bền hơn. Chênh 1–3 mm thì cần bản xốp hoặc biên dạng rỗng. Chênh trên 3 mm thì không biên dạng nào bù nổi, phải chỉnh bản lề hoặc nắn cánh trước.
Gioăng đùn khác gì gioăng mét dài?
Đùn là cách sản xuất, mét dài là cách bán. Phần lớn dây tròn đặc bán theo mét cũng được làm bằng đùn. Khác biệt thực tế nằm ở chỗ: dây mét dài là hàng sẵn kho tiết diện tròn, lấy được ngay; còn biên dạng riêng như chữ D, P, U, E phải làm theo đơn vì không có tồn kho biên dạng. Nếu tiết diện tròn lắp vừa chỗ của bạn thì dùng hàng sẵn kho rẻ và nhanh hơn.
Chỉ biết tên gọi, không biết kích thước thì chọn thế nào?
Tên gọi không đủ và đôi khi còn gây nhầm — ví dụ trên thị trường có hai thứ khác hẳn nhau cùng được gọi là chữ E. Thứ cần gửi là một ảnh chụp mặt cắt đặt cạnh cây thước, hoặc mẫu cũ, hoặc số đo rãnh lắp. Với chữ U thì phải kèm bề dày tấm; với chữ E thì kèm chiều rộng rãnh ray và bề dày kính.
Vật liệu nào cho ngoài trời, cho nhiệt cao, cho thực phẩm?
Ngoài trời và nước: EPDM, và tuyệt đối tránh NBR vì nó nứt chân chim sau vài tháng phơi nắng. Có dầu khoáng: NBR, và tuyệt đối tránh EPDM vì nó trương phồng. Nhiệt trên 130 °C: silicone hoặc Viton FKM. Tiếp xúc thực phẩm: silicone đạt chuẩn. Riêng hơi nước thì EPDM bền hơn silicone, trái với điều nhiều người nghĩ.
Hàn thành vòng kín được không?
Được, EPDM và silicone hàn nhiệt tốt, gửi chu vi là chúng tôi hàn tại xưởng. Với biên dạng rỗng như hộp chữ nhật hay chữ P, còn một chi tiết hay bị bỏ sót: vòng kín nhốt khí bên trong biến khoang rỗng thành lò xo khí, làm cửa nặng tay và phồng lên khi trời nắng. Cần đục lỗ thoát khí nhỏ ở mặt trong — chúng tôi làm sẵn bước này.
Cần báo giá gioăng cao su đùn?
Gửi bản vẽ hoặc mô tả yêu cầu — nhận báo giá trong ngày làm việc.

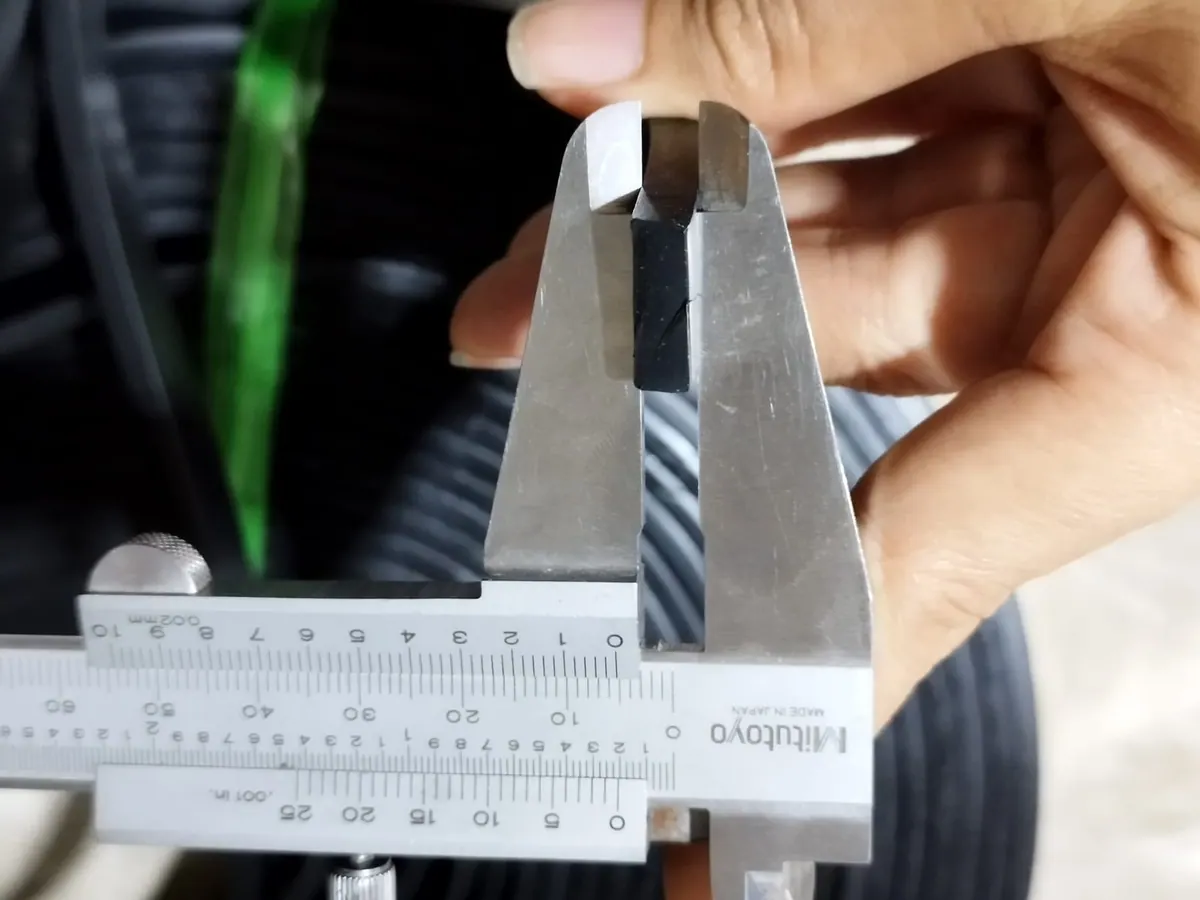

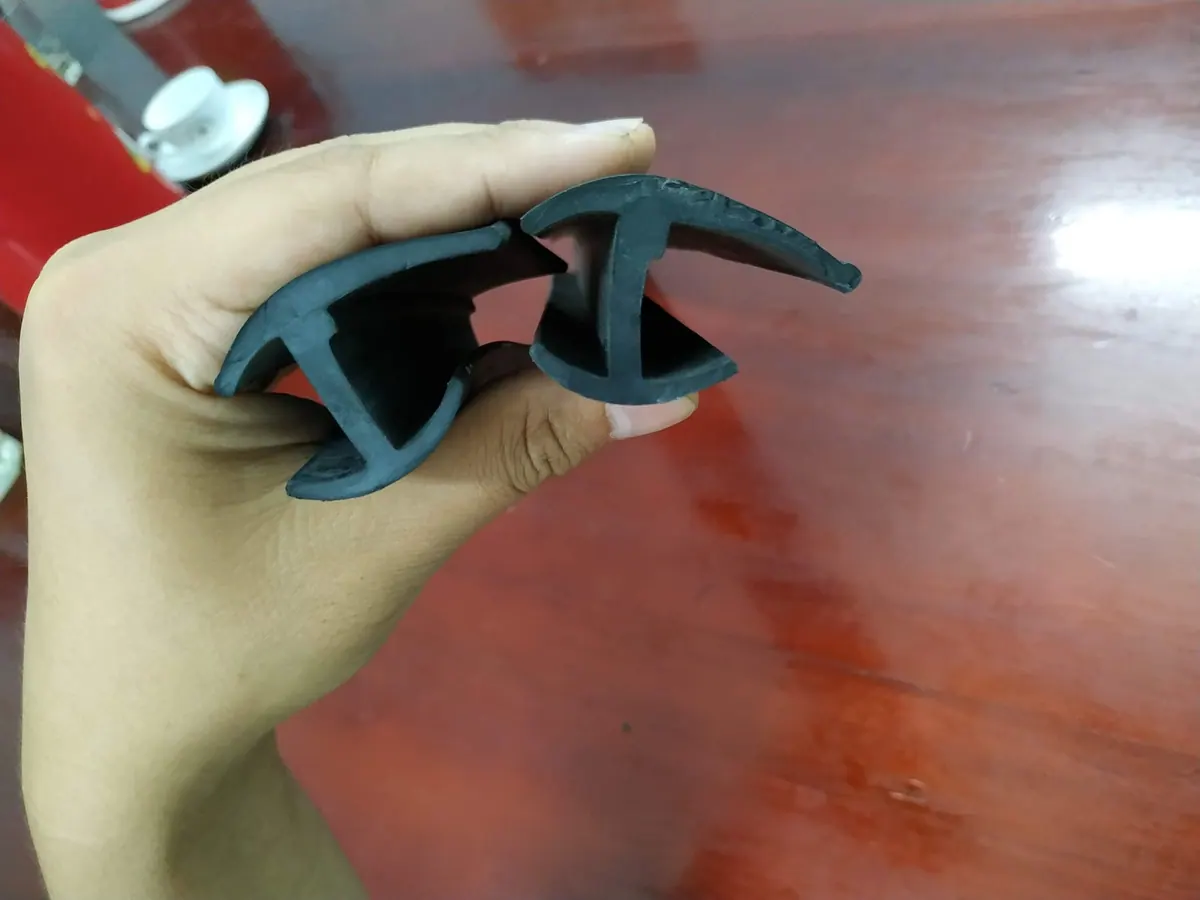

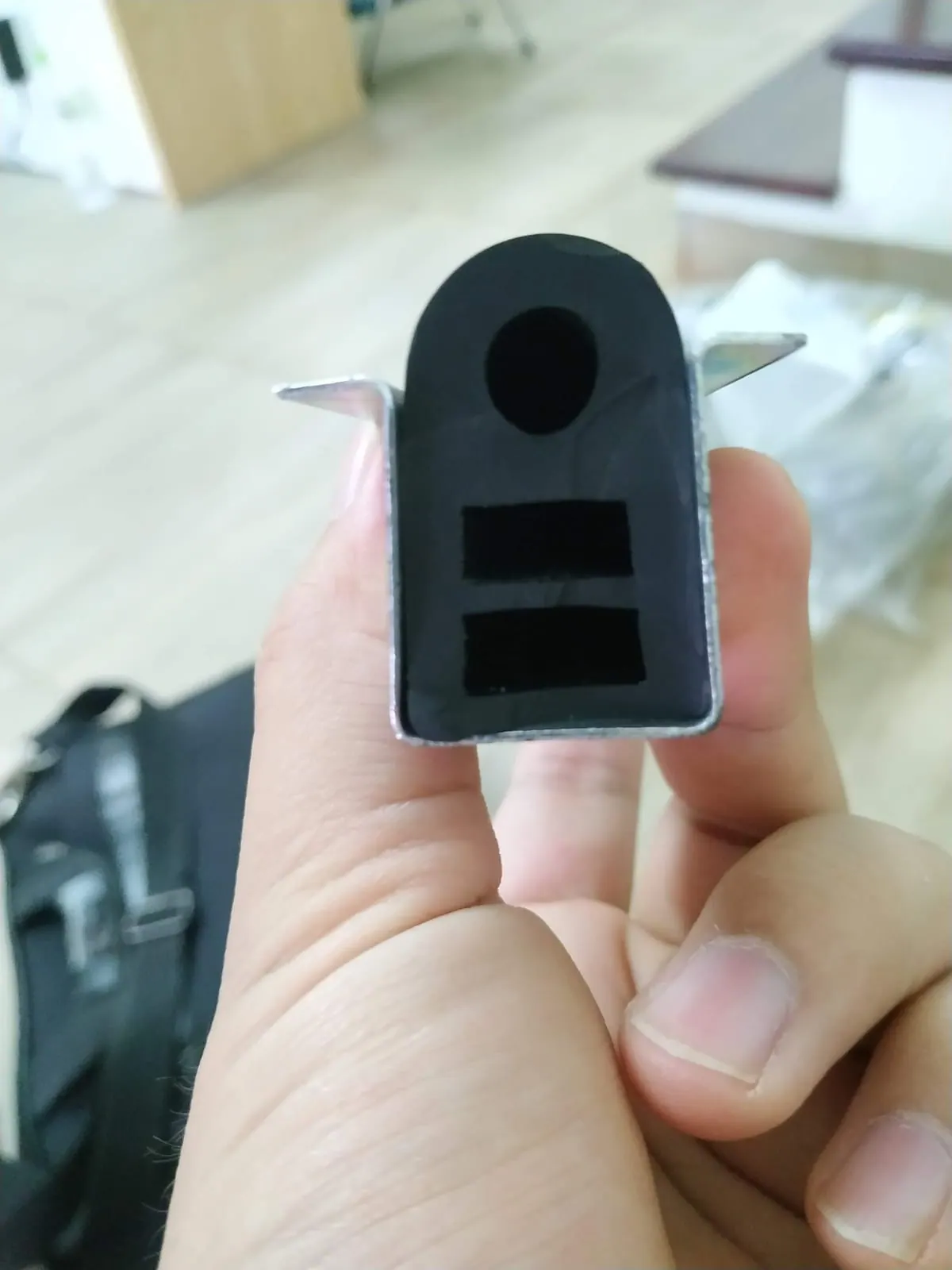

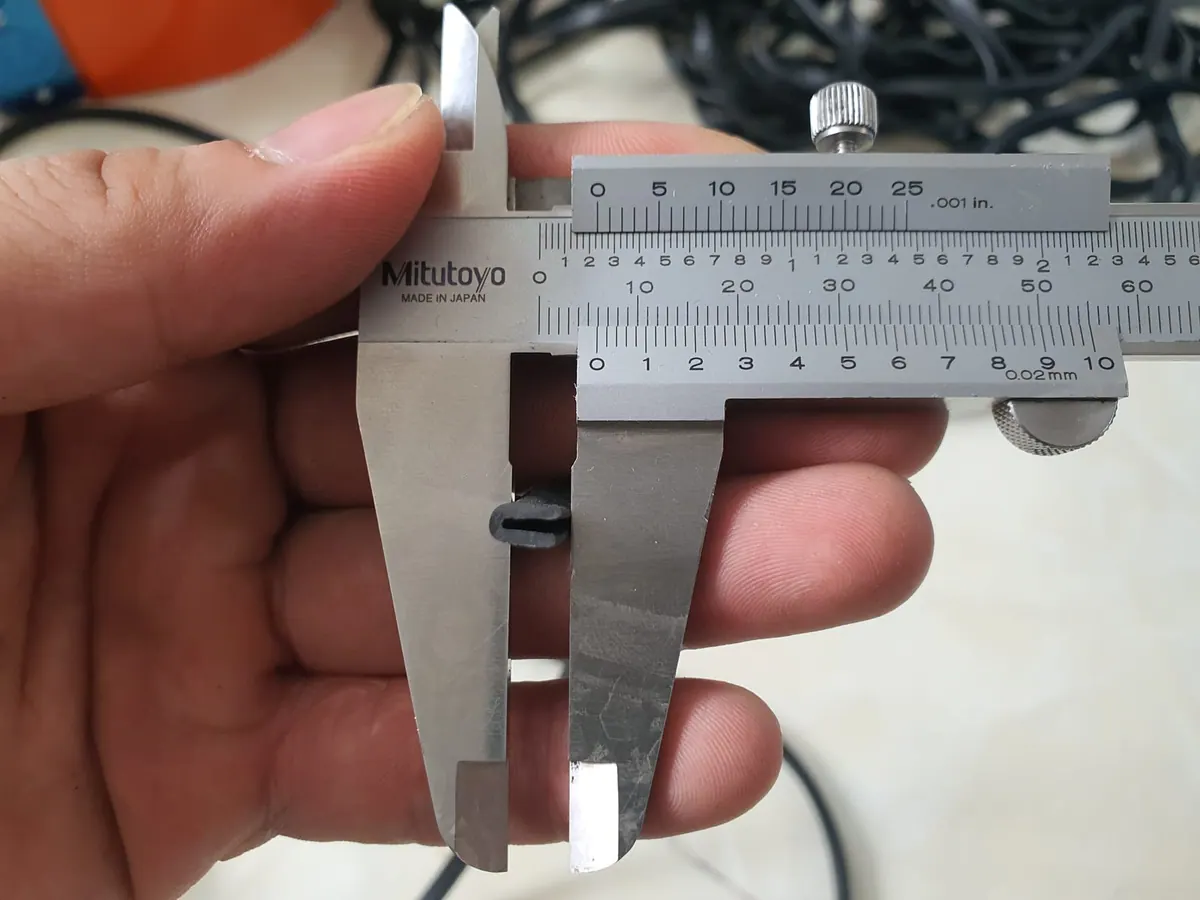

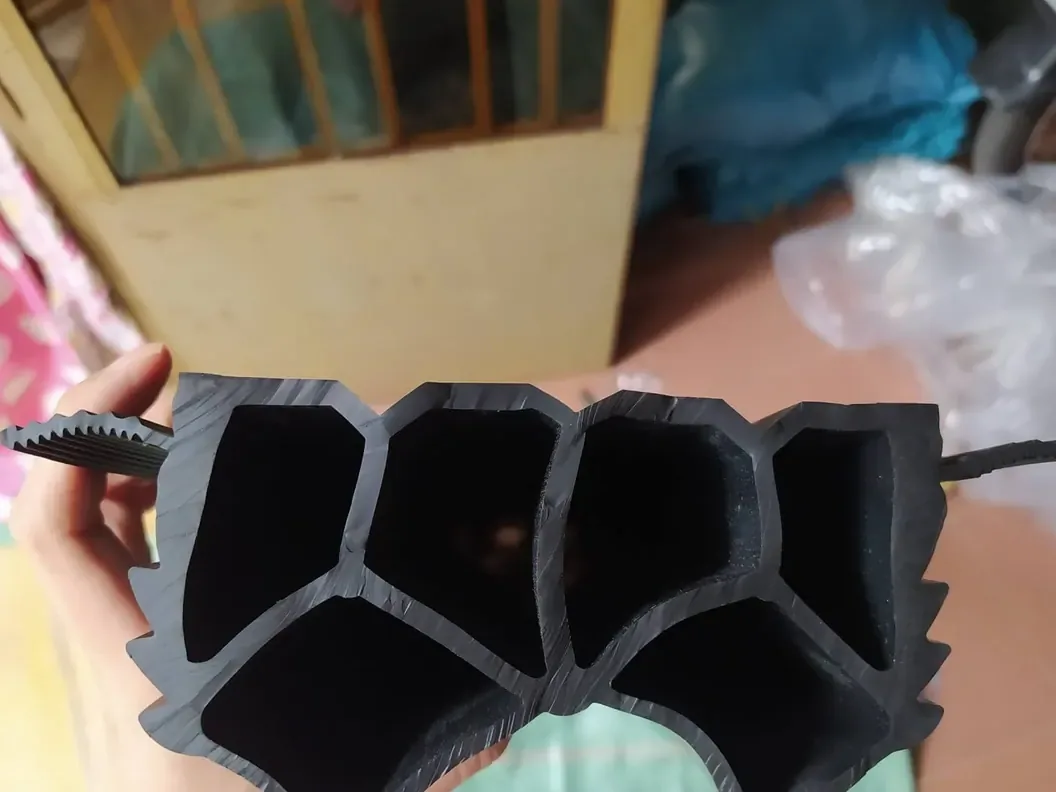

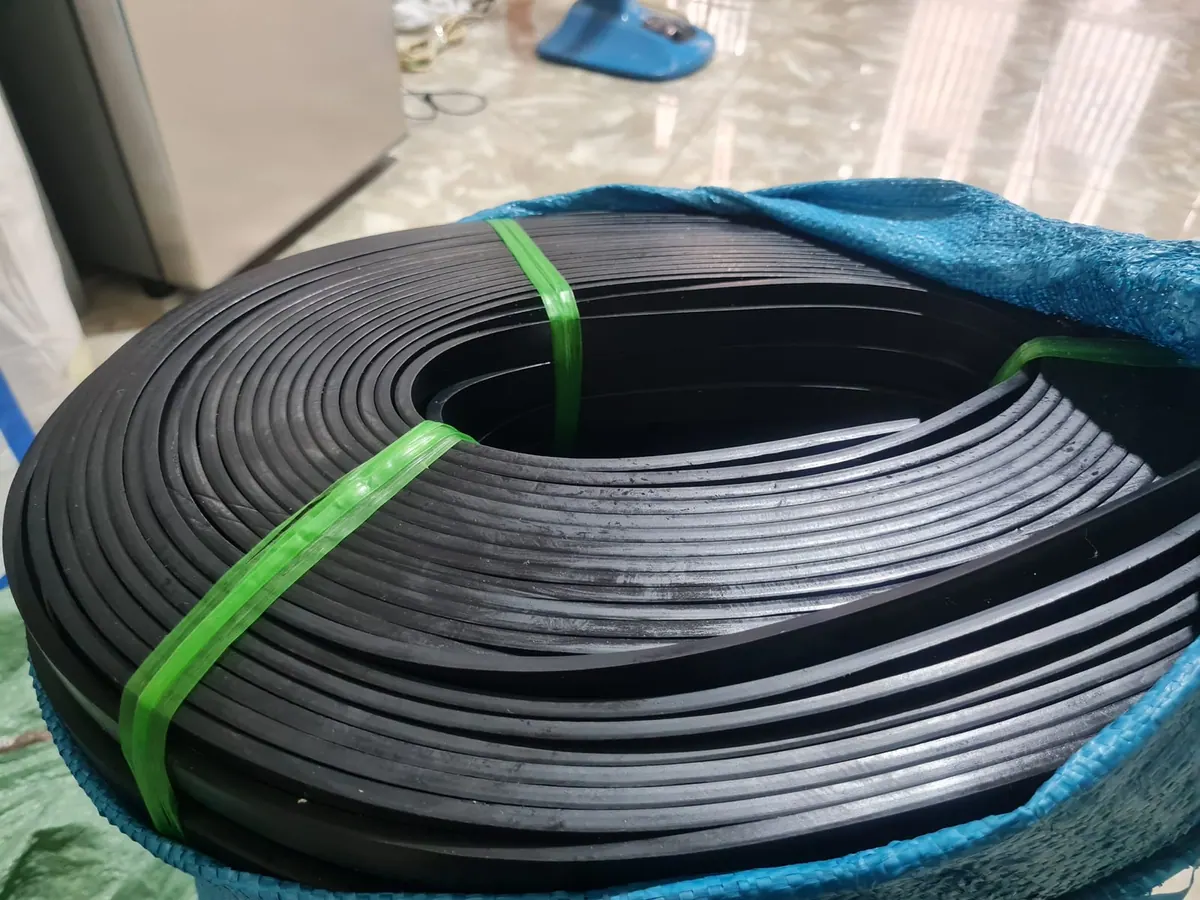

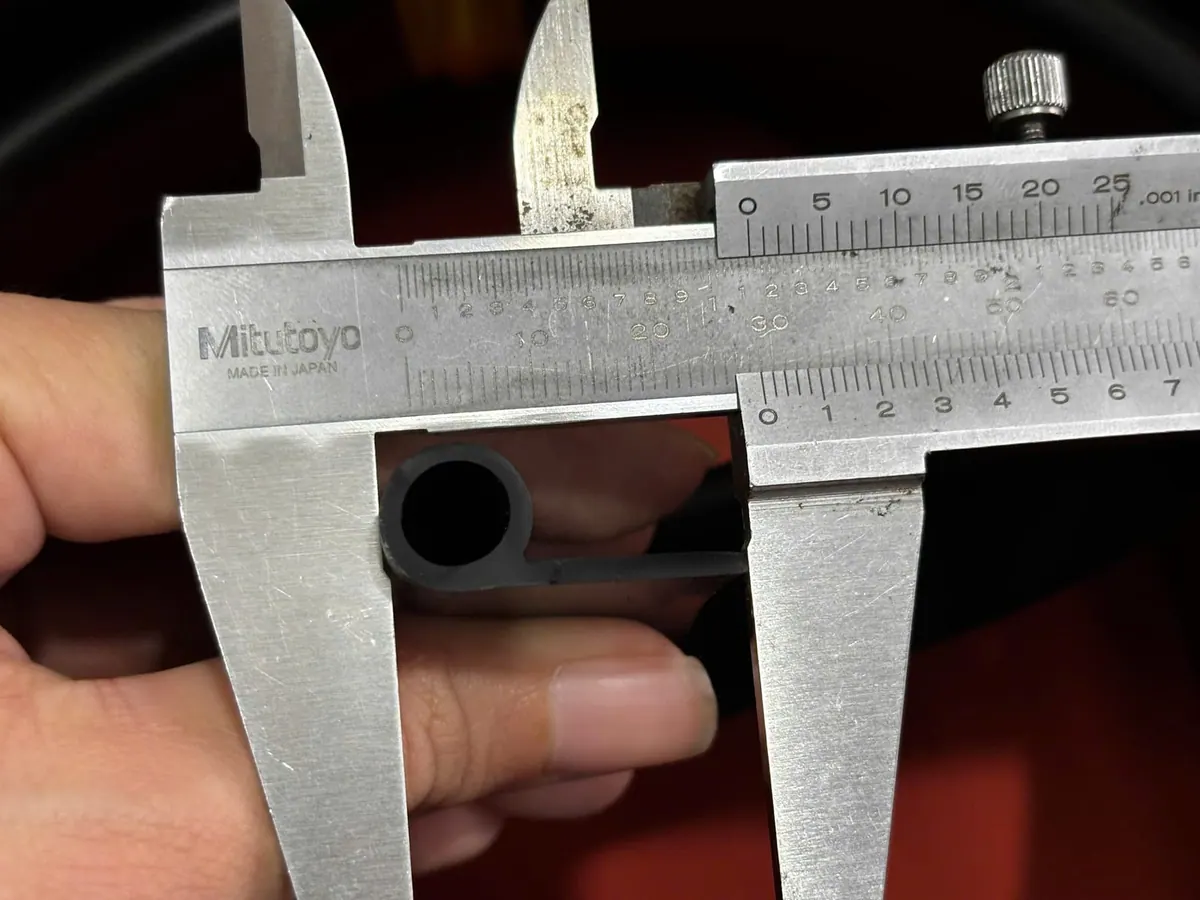

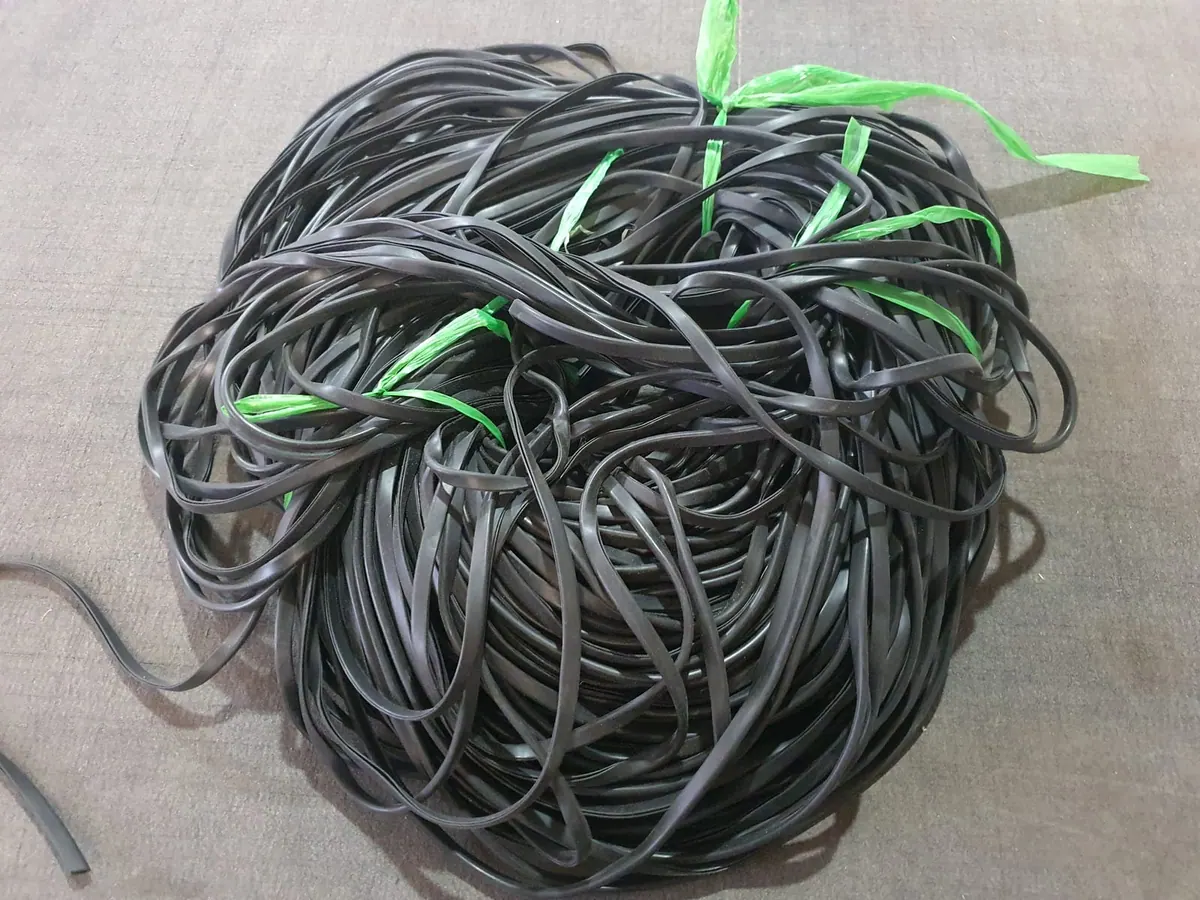

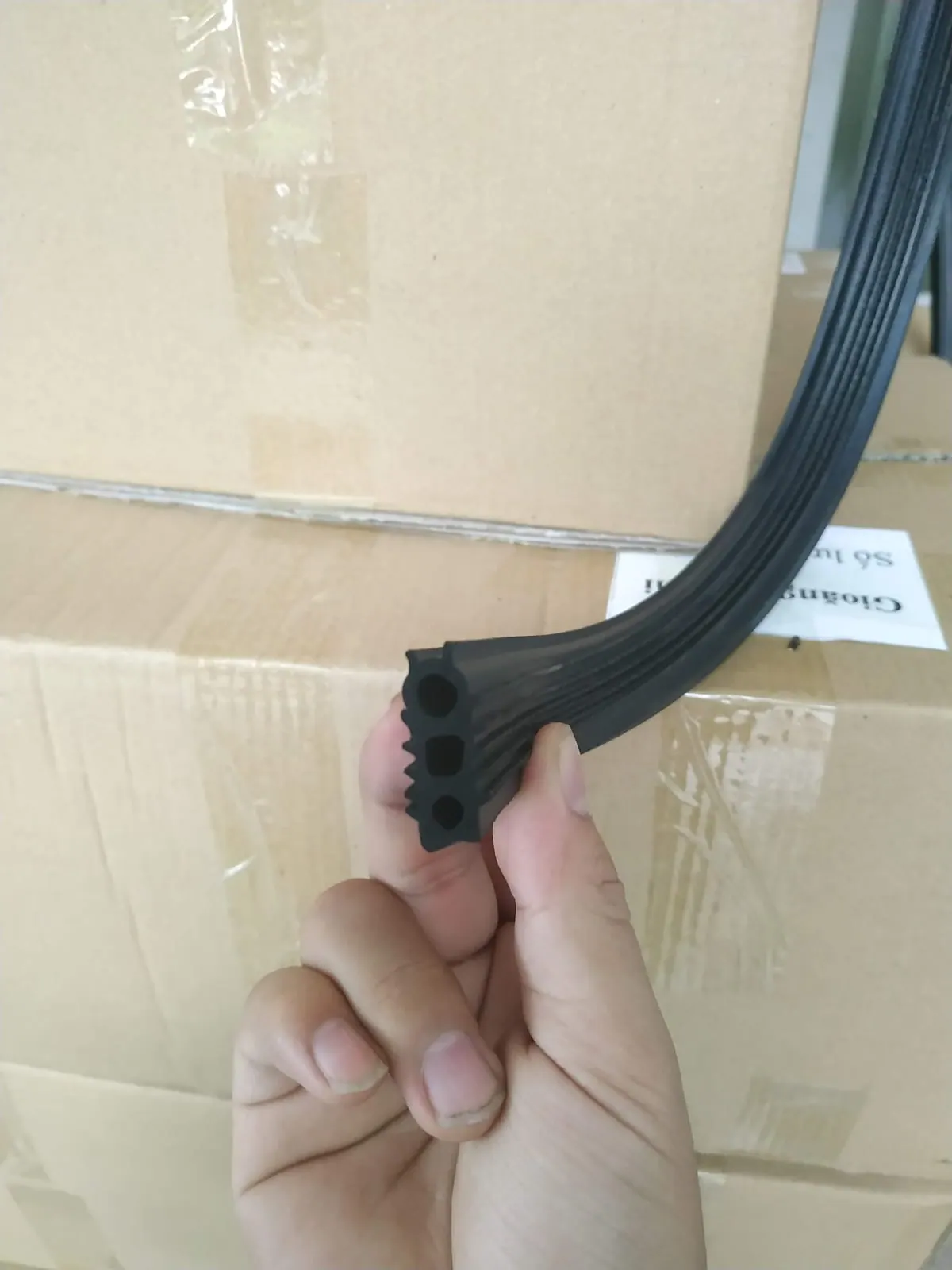

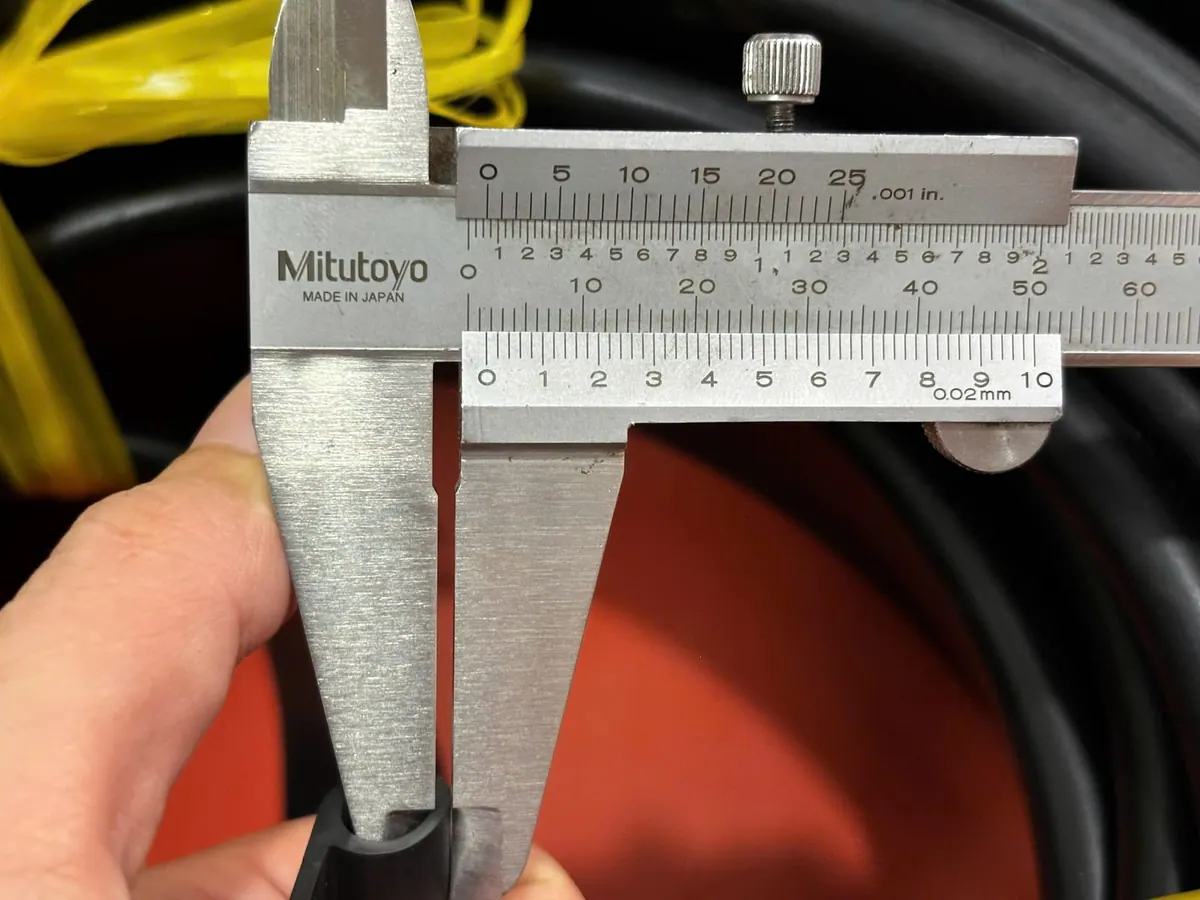

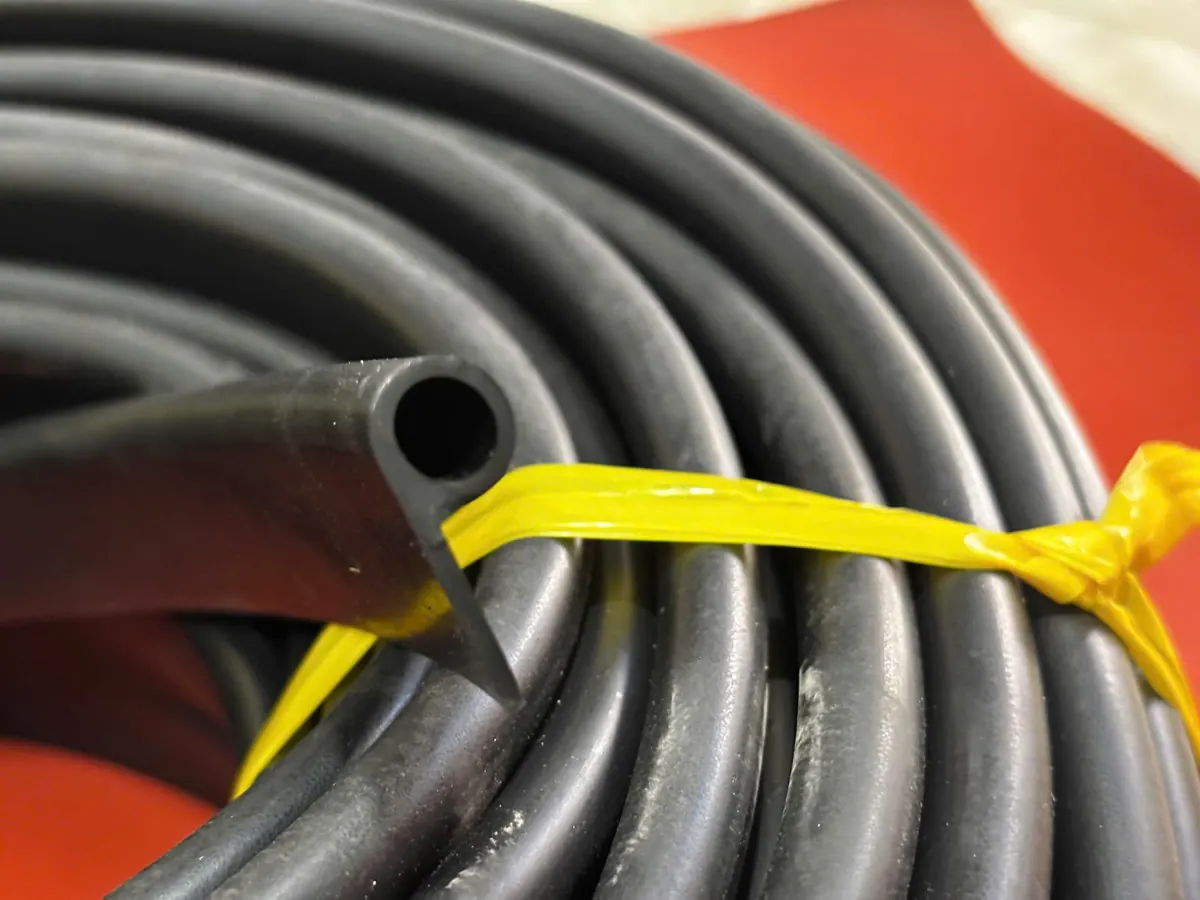

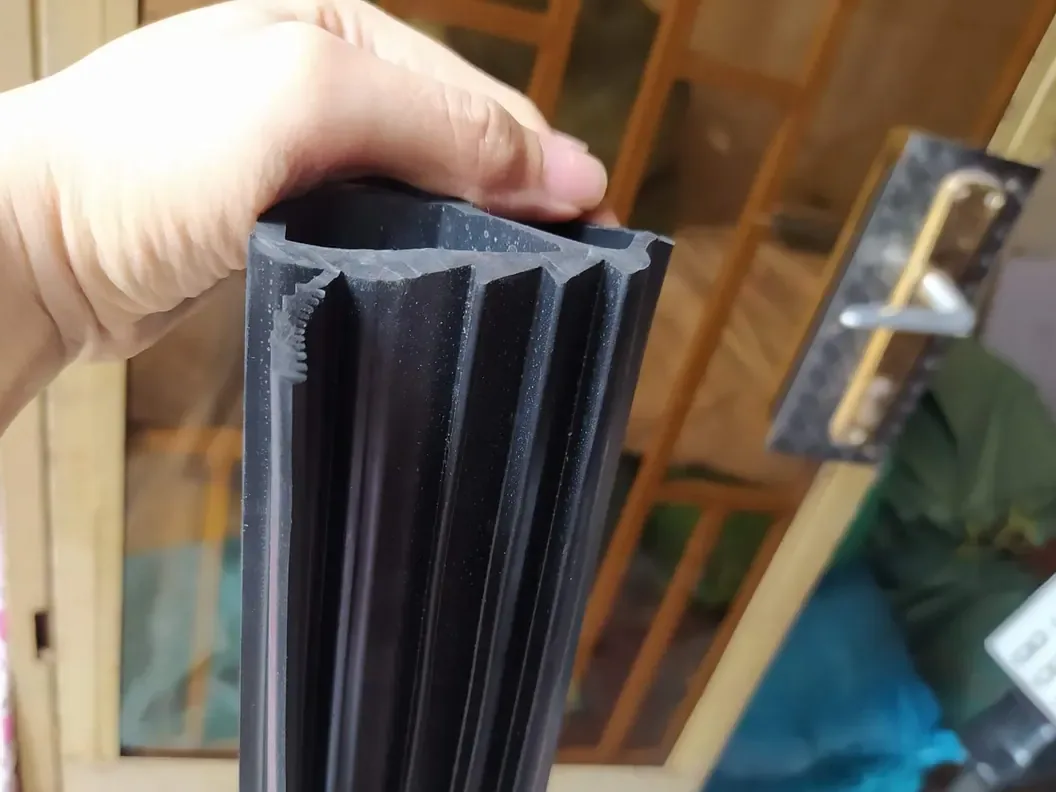

Ảnh hàng thật tại kho
Ảnh chụp hàng thật tại kho.
