Gioăng tủ điện: đo chênh lệch khe hở trước, chọn vật liệu sau
So với làm kín mặt bích, chọn gioăng tủ điện khó hơn nhiều. Mặt bích là bài toán dễ: hai mặt gia công, khe hở đều, siết bu lông là xong. Cửa tủ điện thì khác — bản lề một bên, chốt khoá một bên, tôn có thể vênh, và khe hở giữa hai mép chênh nhau vài milimét dọc theo chu vi. Con số cần biết vì thế không phải khe rộng bao nhiêu, mà là chênh lệch giữa điểm hẹp nhất và rộng nhất. Đóng cửa, kẹp một dải giấy dày rồi rút ra ở bốn vị trí: gần bản lề, gần chốt khoá, giữa cạnh trên, giữa cạnh dưới.
Chênh dưới 1 mm thì dây tròn đặc làm được, chọn phi theo khe trung bình. Chênh 1–3 mm thì dây đặc hoặc quá chặt chỗ này hoặc hở chỗ kia — phải chuyển sang dây xốp, loại nén được 40–60% thay vì 15–25%. Chênh trên 3 mm thì không loại gioăng nào bù nổi; phải nắn cửa hoặc chỉnh bản lề trước.
Vật liệu chỉ là quyết định thứ hai, và có một điều ít ai nói: contactor cùng thiết bị đóng cắt bên trong tủ phát ra ozone. Một sợi gioăng NBR trong tủ kín vẫn nứt chân chim dù chưa bao giờ ra ngoài trời, nên EPDM là mặc định đúng kể cả với tủ đặt trong nhà. Từ IP65 trở lên, chất lượng gioăng cũng không còn là yếu tố quyết định duy nhất — cửa phải đủ cứng vững và lực khoá phải phân bố đều quanh chu vi, cửa mềm hoặc chỉ một chốt thì không đạt dù dùng gioăng gì.
Tiêu chuẩn áp dụng
- IP65Tủ ngoài trời tiêu chuẩn
- IP67Tủ ngập nước tạm thời
- IEC 60529Tiêu chuẩn phân loại cấp IP
Giải pháp làm kín
Sản phẩm khuyên dùng
Gioăng xốp EPDM (D, P profile)
Cửa tủ đặt ngoài trời đạt IP65/IP67 gần như luôn dùng EPDM xốp: vật liệu không lão hoá vì nắng, mưa và ozone, lắp chạy quanh chu vi cánh cửa với độ ép khoảng 30–40%.
Gioăng silicon xốp (môi trường nhiệt)Tủ đặt cạnh lò, cạnh nguồn nhiệt hoặc chính là tủ điều khiển của lò công nghiệp thì chuyển sang silicone xốp, làm việc liên tục trong dải -40°C đến +200°C.
Ứng dụng thực tế
Ứng dụng tiêu biểu của gioăng tủ điện
- Cửa tủ điện ngoài trời, khe hở chênh trên 1 mm — dây xốp EPDM chữ D hoặc P
- Tủ điều khiển PLC và biến tần trong nhà xưởng, khe hở đều — dây tròn đặc EPDM

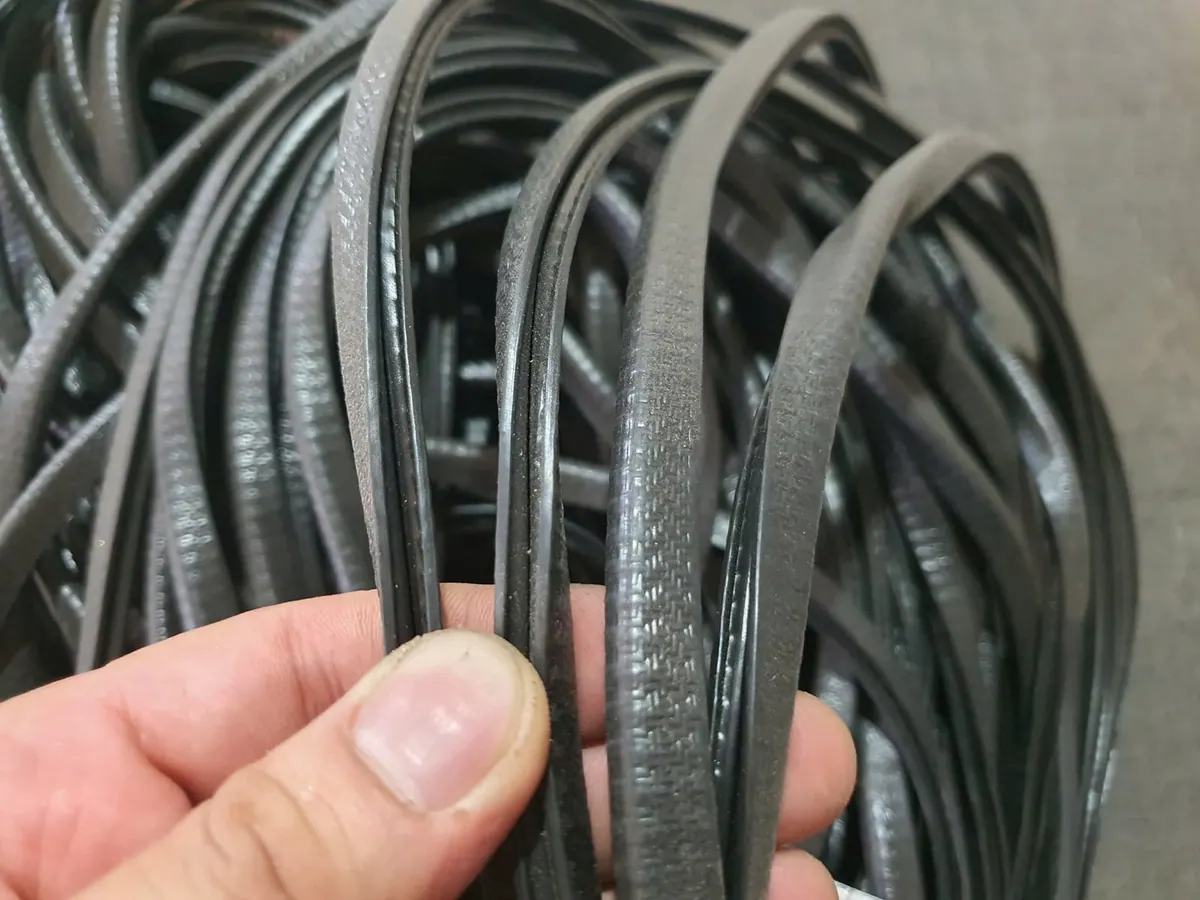

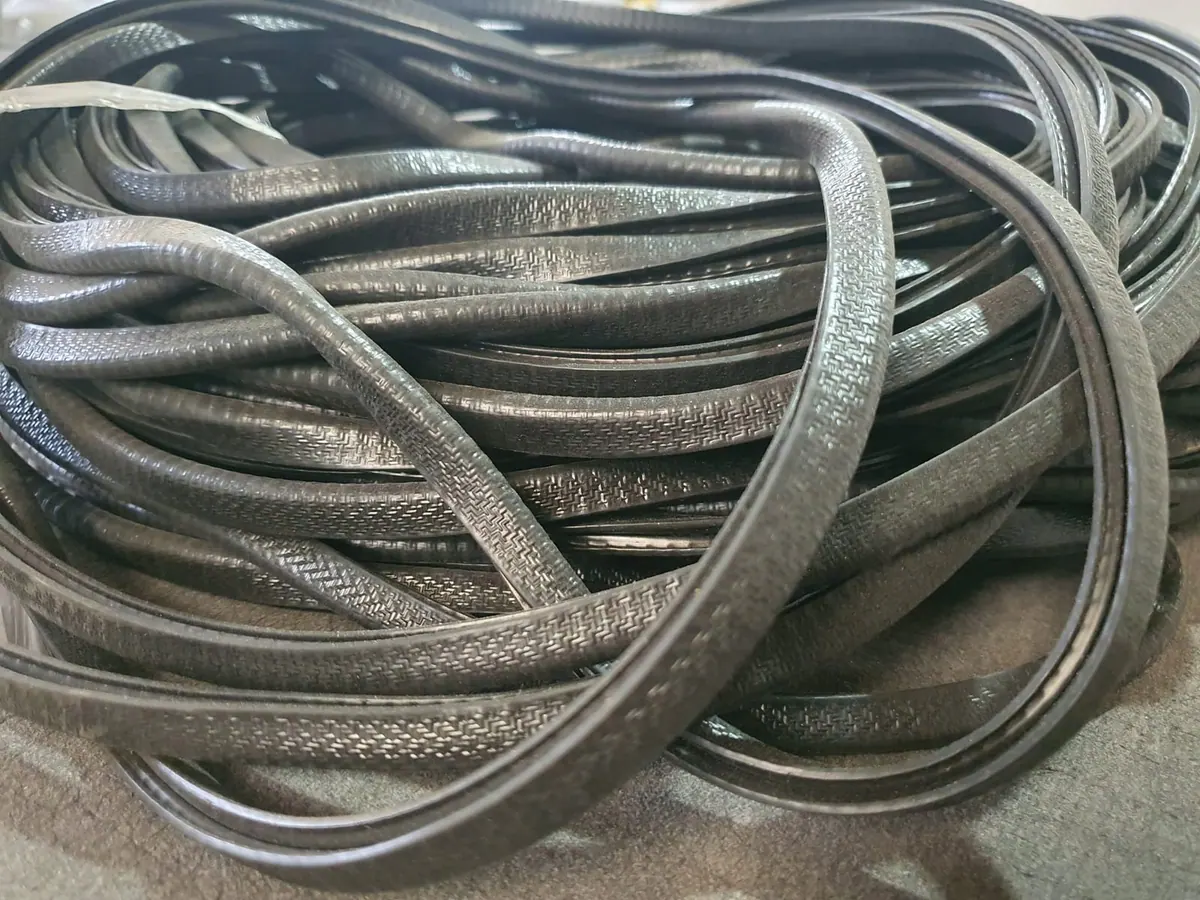

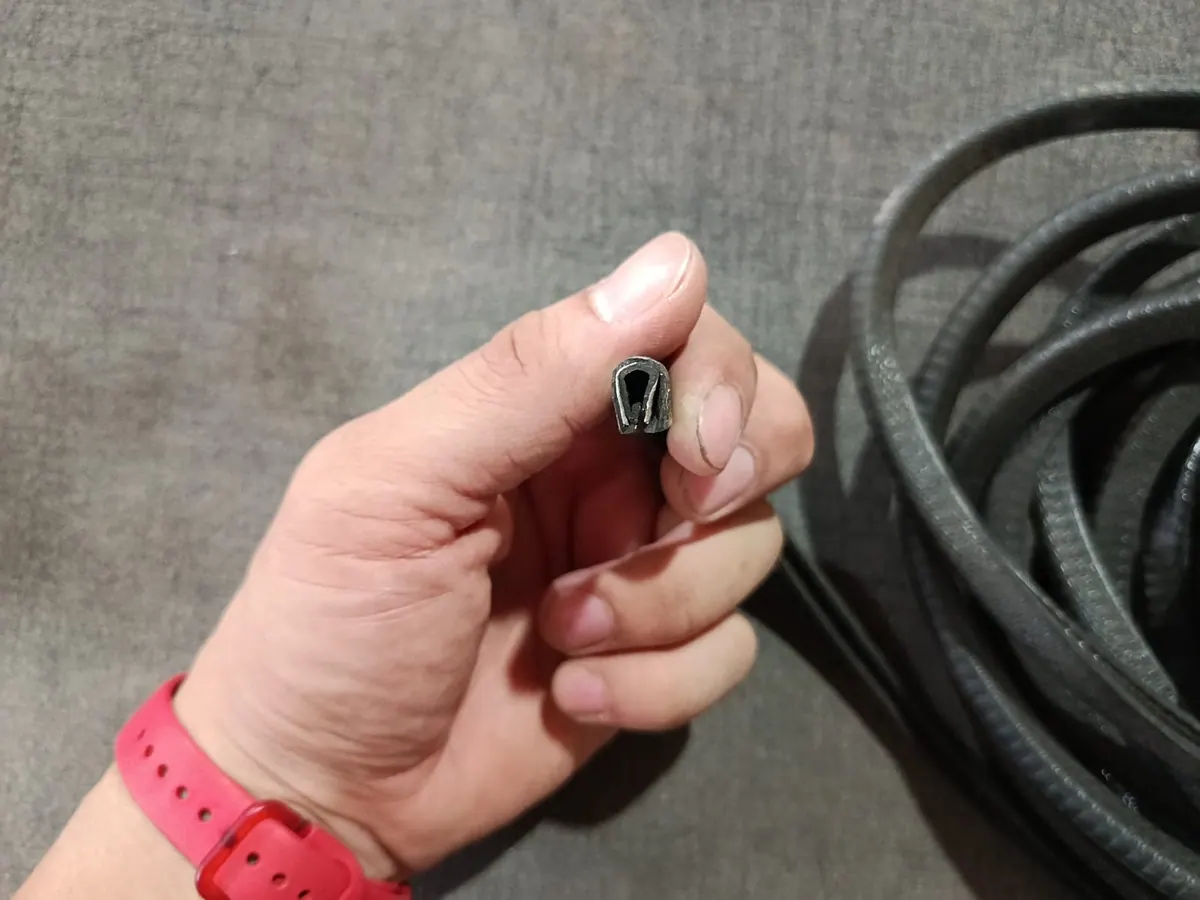

- Tủ có mép tôn cắt còn sắc — gioăng chữ U kẹp lên mép, vừa che cạnh vừa chèn kín
- Tủ viễn thông và trạm BTS ngoài trời — EPDM, mối nối đặt ở cạnh dưới
- Vỏ đèn LED và hộp đấu nối trên mái — silicone nếu vừa nóng vừa phơi nắng
- Tủ đặt gần lò hoặc thiết bị sinh nhiệt — silicone thay vì EPDM
- Tủ có bề mặt sơn tĩnh điện hoặc mạ dầu, keo bám kém — chọn loại kẹp thay vì loại dán
Câu hỏi thường gặp về gioăng tủ điện
Gioăng xốp độ cứng bao nhiêu Shore A để đạt IP65?
Với tủ IP65, EPDM xốp nằm trong khoảng 30–50 Shore A, tức từ mềm tới trung bình. Khi đóng cửa, gioăng cần bị ép 25–40% chiều cao. Chọn loại cứng trên 60 Shore A thì lực khoá cửa không ép nổi; dưới 25 Shore A thì gioăng xẹp hẳn sau một thời gian. Muốn chọn đúng tiết diện, đo khe hở giữa cánh và khung (clearance) của rãnh cửa trước.
EPDM hay silicone cho tủ điện ngoài trời?
Phần lớn tủ ngoài trời (khoảng 90%) dùng EPDM vì rẻ hơn, bền nắng và đủ dải -40°C đến +130°C. Silicone chỉ đáng tiền trong ba trường hợp: môi trường nóng liên tục trên 130°C, dự án đòi chứng nhận UL 508A, hoặc tủ đặt trong xưởng có dầu mỡ, hoá chất bám vào.
Có thể đặt gioăng cắt sẵn theo chu vi tủ không?
Có. Gửi kích thước dài và rộng của cánh tủ, hoặc bản vẽ rãnh cửa; gioăng đùn được cắt đúng chiều dài rồi hàn góc 45° hay 90° thành một khung liền. Khung giao tới là lắp ngay, không phải cắt ở công trình và các góc không còn khe hở.
Kiến thức kỹ thuật
Đọc thêm về gioăng tủ điện
- Gioăng xốp dán cửa tủ điện và tiêu chuẩn IP
- Gioăng cao su xốp: phân loại, đặc tính và ứng dụng
- Dán gioăng xốp chữ D lên cửa: quy trình và bảng chẩn đoán sự cố
Chọn gioăng cho tủ điện và thiết bị điện
Gửi kích thước cánh tủ, cấp IP cần đạt và môi trường lắp đặt; báo giá kèm vật liệu đề xuất gửi trong ngày làm việc, có CO/CQ khi dự án yêu cầu.

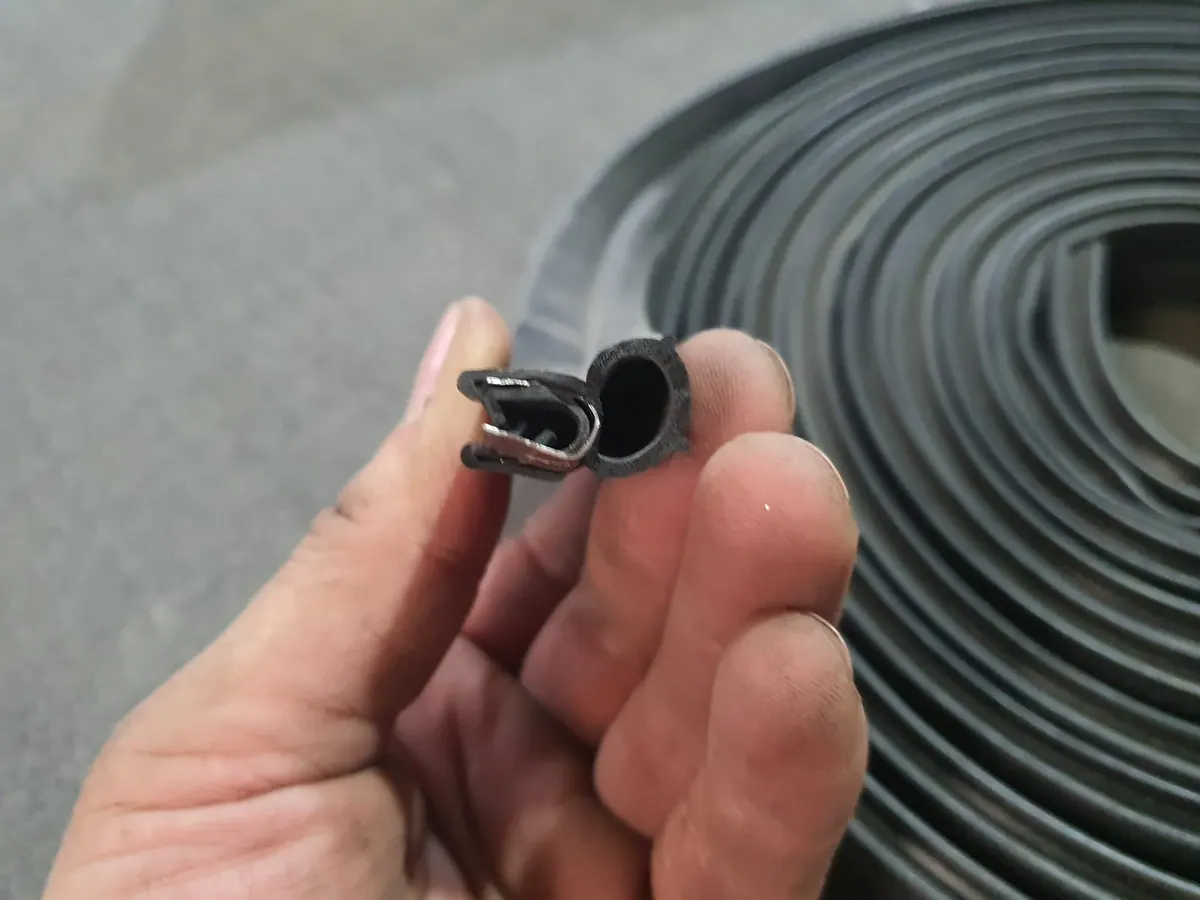

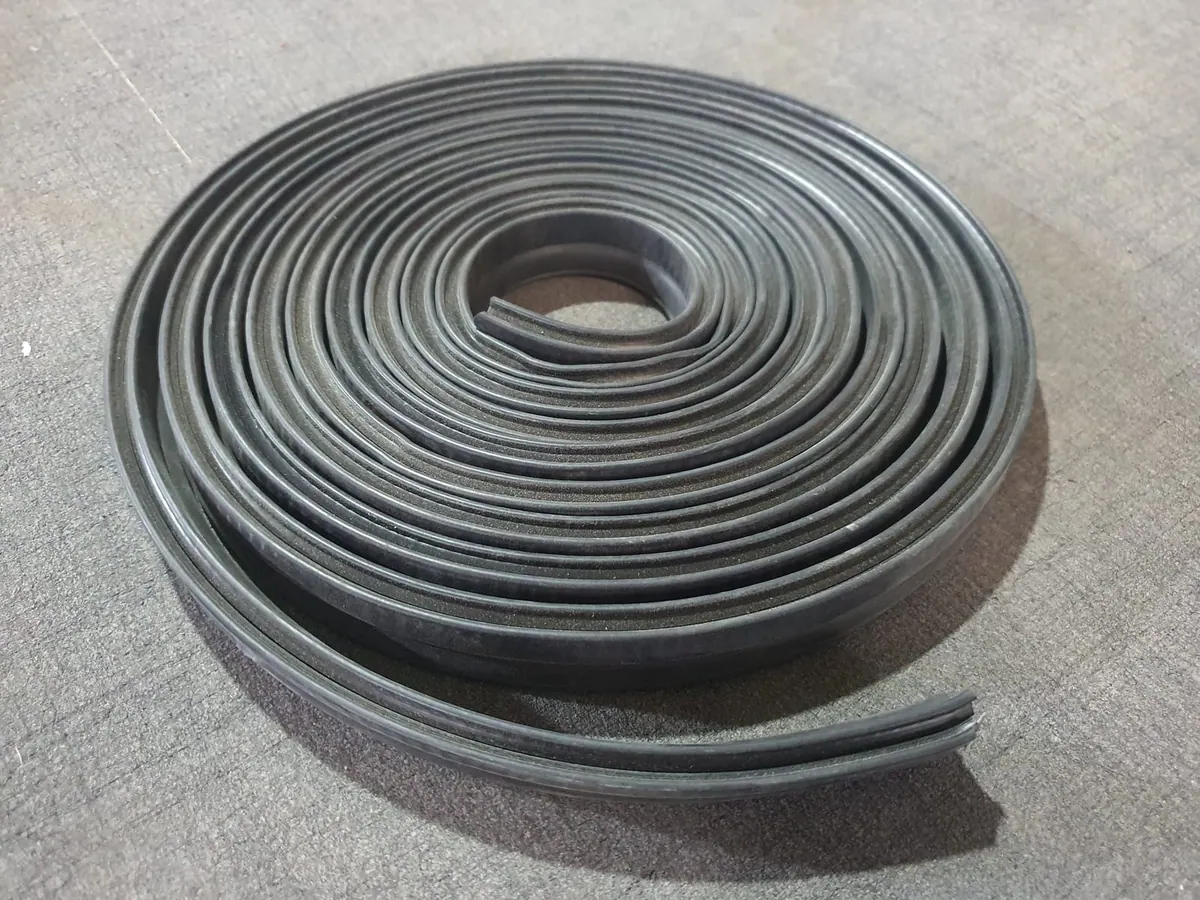

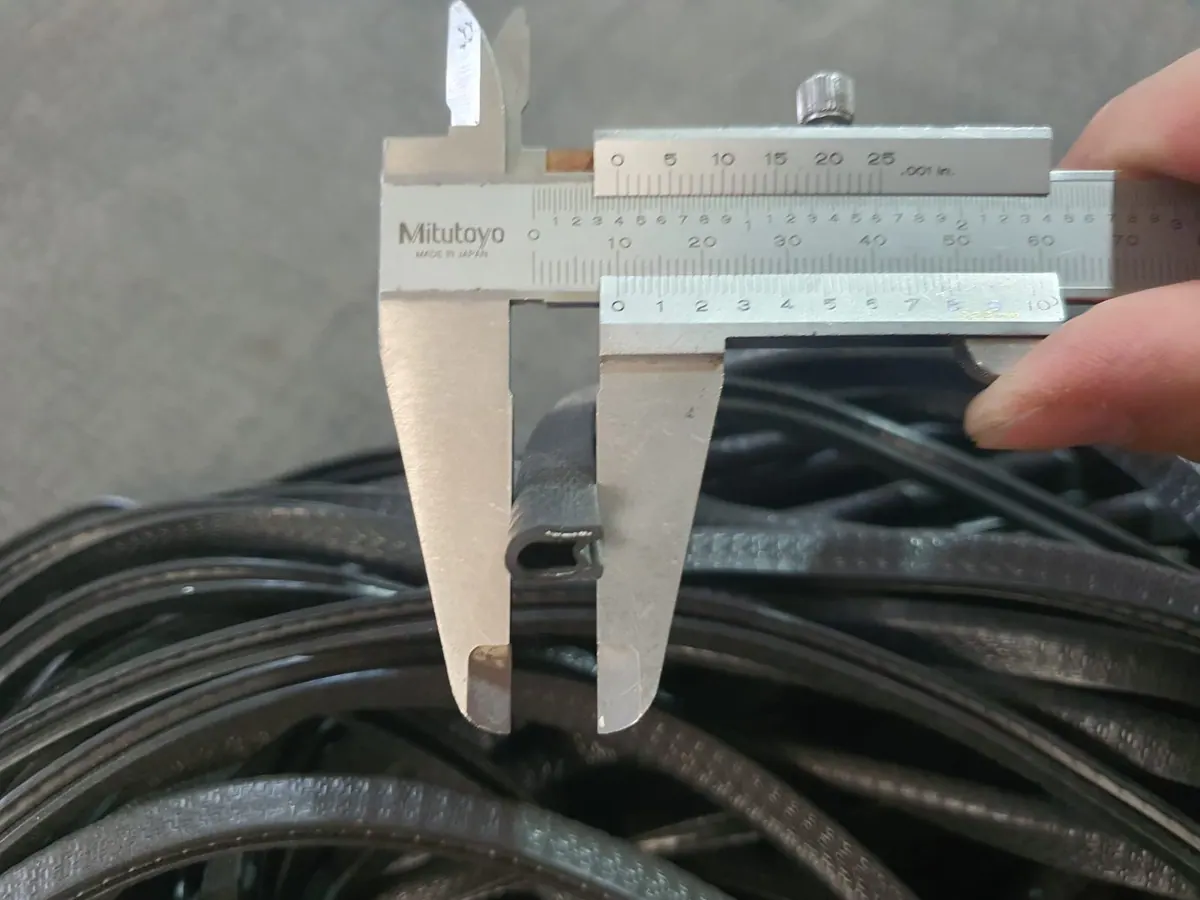

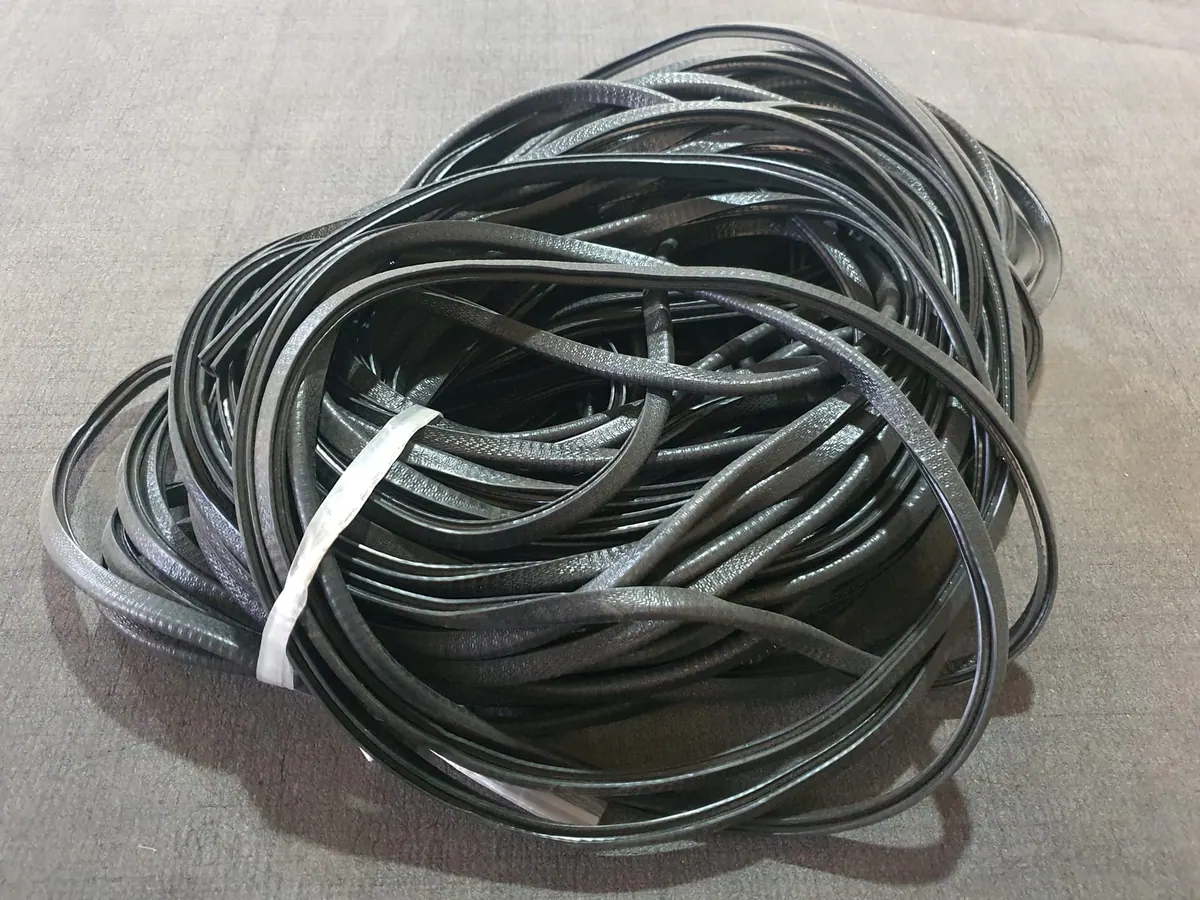

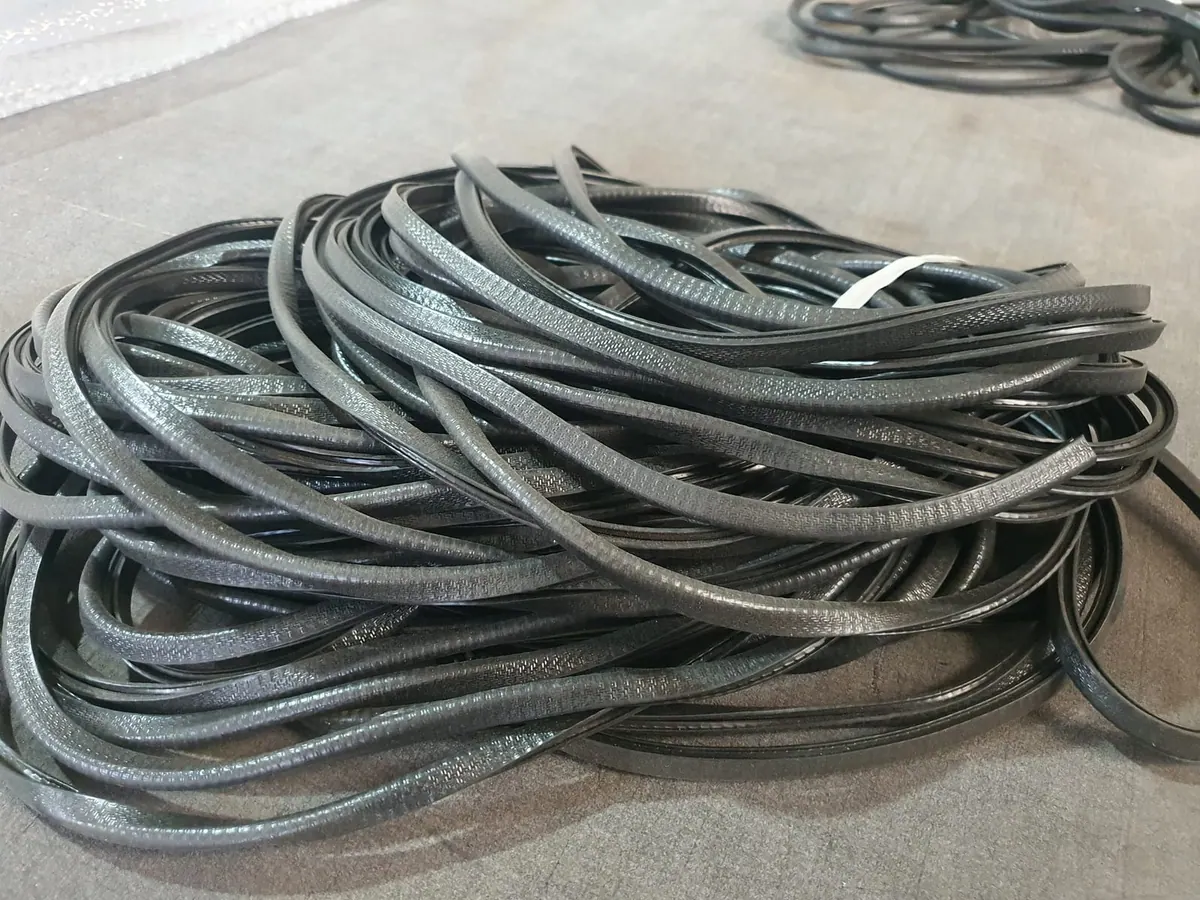

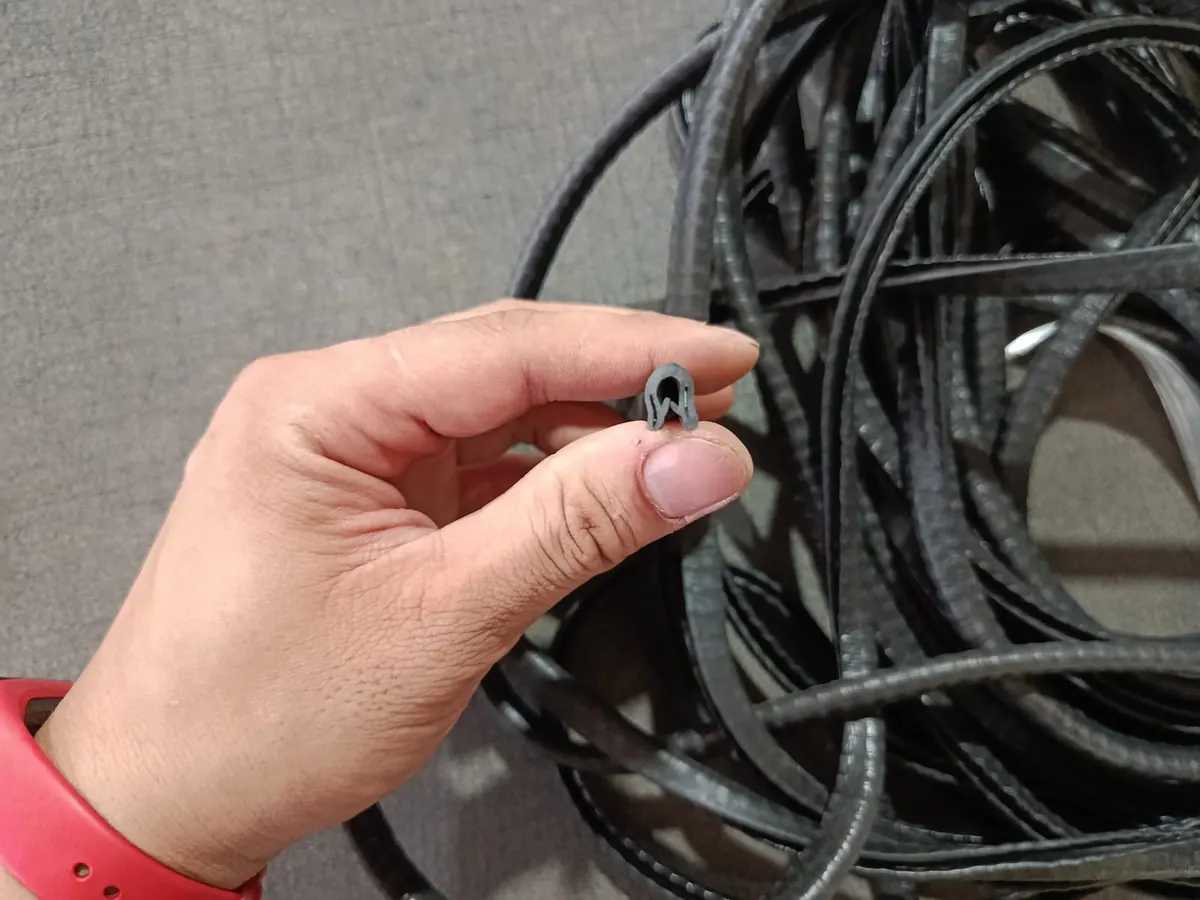

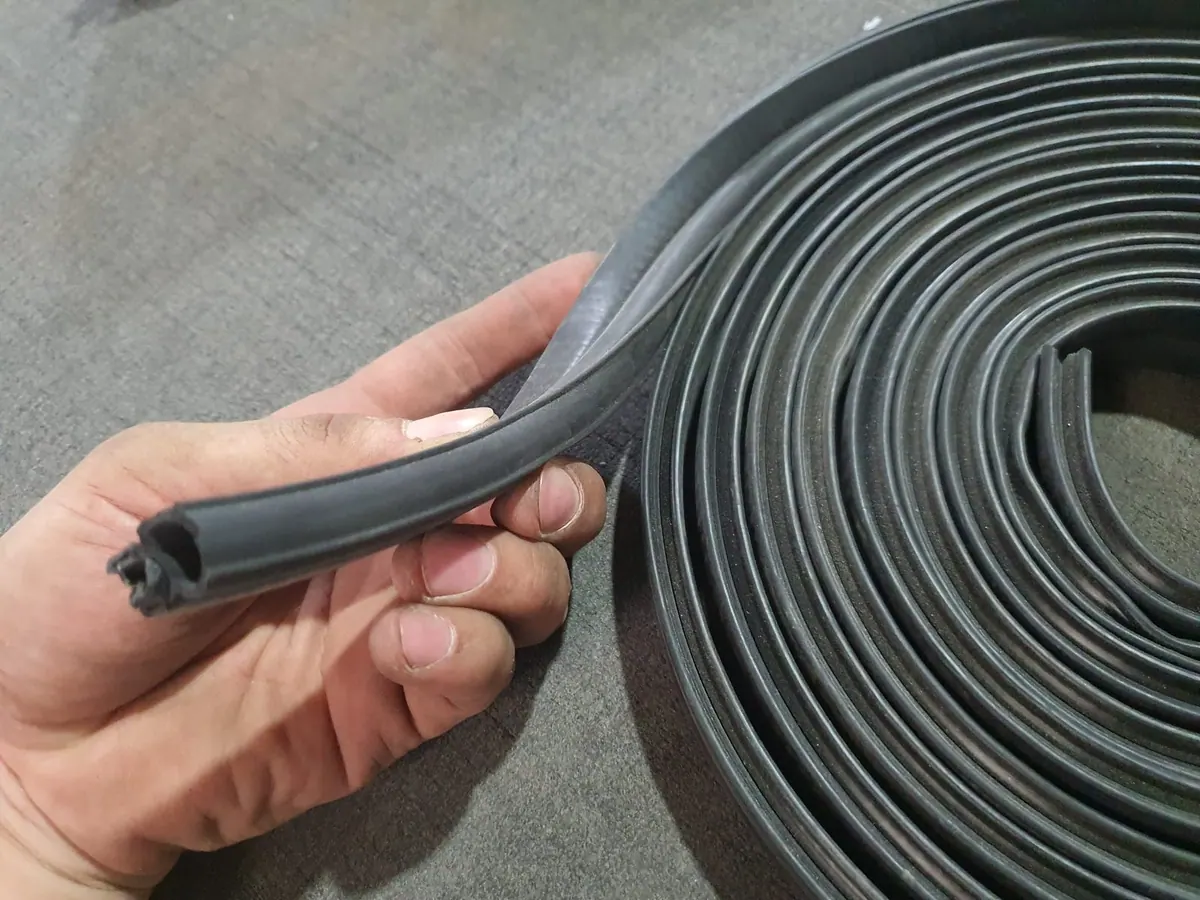

Ảnh hàng thật tại kho
