Phớt chắn dầu TC 10x28x7 NBR, Viton FKM

Phớt chắn dầu TC 10x28x7 (trục × lỗ × bề rộng) — hai môi kèm môi chắn bụi, bọc cao su — dùng cho trục nhỏ trên bơm định lượng, motor giảm tốc mini, quạt công nghiệp và cụm truyền động máy đóng gói. Có sẵn cả bản NBR và bản Viton FKM cùng kích thước.

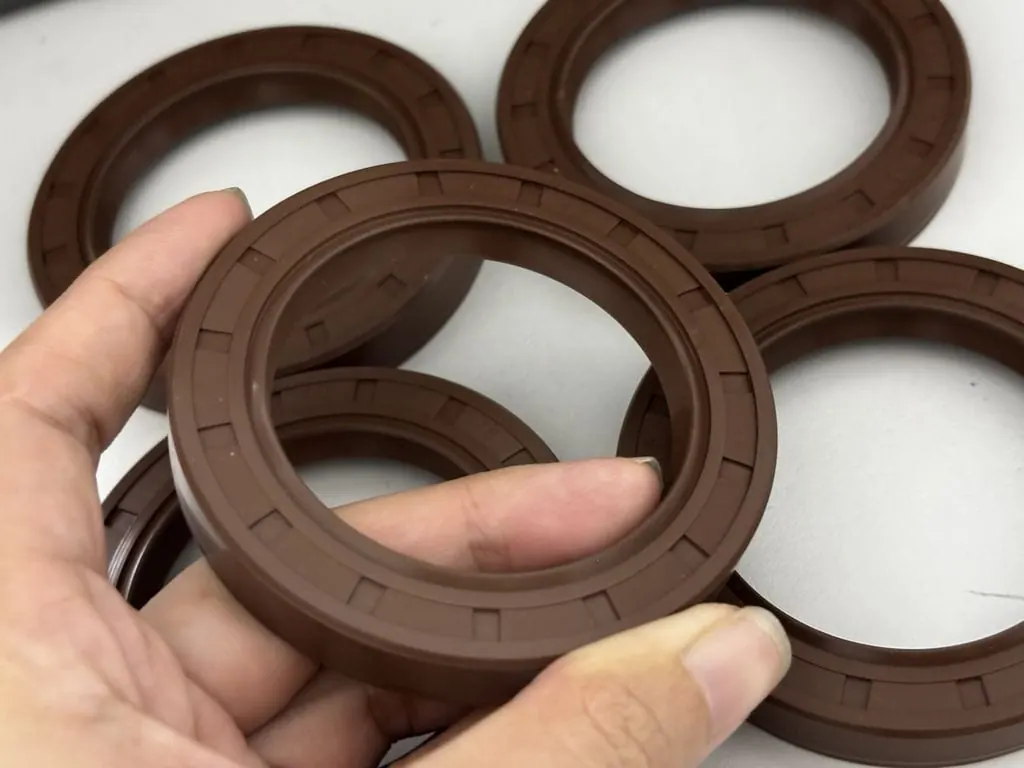

Phớt chắn dầu TC 10x28x7, phớt Viton cỡ lớn dựng nghiêng trên nền trắng — Phớt Viton cỡ lớn dựng nghiêng trên nền trắng

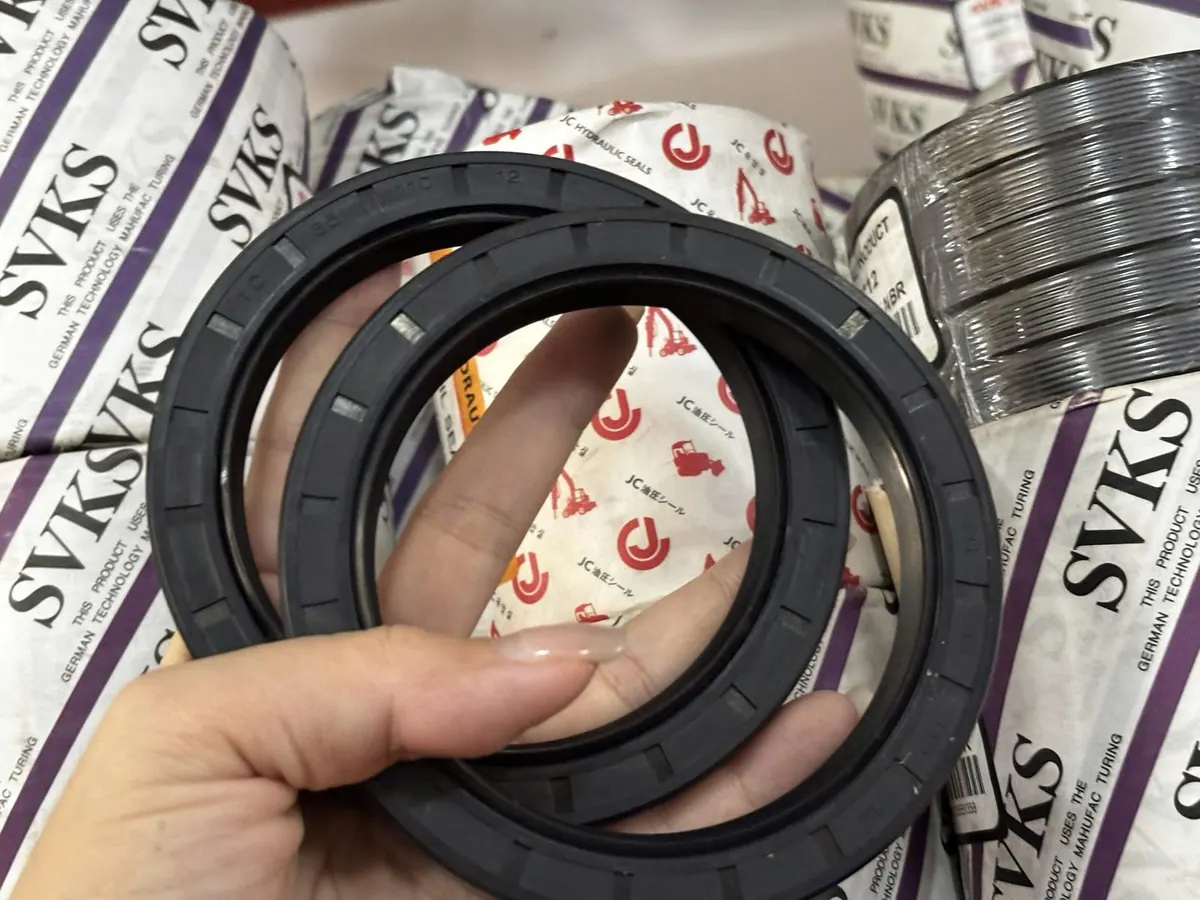

Tay cầm chiếc phớt chắn dầu trước cuộn phớt nhãn hãng — Phớt Viton cỡ lớn dựng nghiêng trên nền trắng

Mã TC là loại hai môi (môi chính + môi chắn bụi), vỏ ngoài bọc cao su. Phớt chắn dầu TC 10x28x7 có trục d = 10 mm, lỗ lắp D = 28 mm, bề rộng B = 7 mm. Bề dày thành vỏ (D−d)/2 = 9 mm, diện tích tiết diện vành 537 mm². Bề rộng 7 mm quyết định không gian chứa lò xo và độ ổn định của phớt trong lỗ lắp.

Tốc độ vòng tại môi phớt với trục 10 mm: 0.52 m/s ở 1.000 v/ph, 0.79 m/s ở 1.500 v/ph và 1.57 m/s ở 3.000 v/ph. Với ngưỡng vận hành thông dụng 10 m/s của NBR, trục 10 mm quay được tới khoảng 19.099 v/ph; dùng Viton FKM (ngưỡng ~25 m/s) giới hạn nâng lên khoảng 47.746 v/ph. Đây là lý do chọn vật liệu theo tốc độ, không chỉ theo nhiệt độ.

Khối lượng tính theo tiết diện thực: NBR (1,35 g/cm³) ≈ 5.08 g/cái, Viton FKM (1,85 g/cm³) ≈ 6.96 g/cái — chênh lệch giúp ước lượng cước vận chuyển khi đặt số lượng lớn. Về nhiệt độ, cùng kích thước 10x28x7 mm: bản NBR làm việc −30…+120 °C, bản Viton FKM −40…+220 °C.

Lắp đặt: lỗ lắp 28 mm nên gia công theo cấp dung sai H8 — dải IT8 ở đường kính này là 33 µm — và trục 10 mm nên đạt độ nhám Ra 0,2…0,8 µm, độ đảo hướng tâm ≤ 0,08 mm. Ép phớt bằng dụng cụ phẳng đúng đường kính 28 mm, bôi trơn môi trước khi lắp; không gõ trực tiếp lên vành 9 mm vì thành mỏng dễ méo làm mất độ kín.

Bản vẽ kích thước phớt chắn dầu TC 10x28x7 — Bản vẽ kỹ thuật 10x28x7 mm — bấm vào hình để mở khổ lớn, phóng to xem rõ từng kích thước.

Tóm tắt nội dung

Thông số kỹ thuật phớt chắn dầu TC 10x28x7

Kích thước (d×D×B)	10x28x7 mm
Mã kết cấu	TC
Số môi làm kín	2 (môi chính + môi chắn bụi)
Vỏ ngoài	Vỏ ngoài bọc cao su
Vật liệu	NBR (chịu dầu) hoặc Viton FKM (chịu nhiệt, hóa chất)
Nhiệt độ — bản NBR	−30 °C … +120 °C
Nhiệt độ — bản Viton FKM	−40 °C … +220 °C
Tốc độ vòng khuyến nghị	NBR ≤ 10 m/s · Viton FKM ≤ 25 m/s
Lò xo	Lò xo thép không gỉ ép môi
Dung sai lỗ lắp	H8 (khuyến nghị lắp ghép)
Tiêu chuẩn tham chiếu	DIN 3760 / ISO 6194

So sánh phớt chắn dầu TC 10x28x7 với các cỡ lân cận

Kích thước	Thành (mm)	NBR g/cái	FKM g/cái	Trang chi tiết
10x25x7 mm	7.5 mm	3.9 g	5.34 g	Chi tiết
10x26x7 mm	8 mm	4.28 g	5.86 g	Chi tiết
10x28x7 mm (đang xem)	9 mm	5.08 g	6.96 g	Đang xem
10x30x7 mm	10 mm	5.94 g	8.14 g	Chi tiết
10x32x7 mm	11 mm	6.86 g	9.4 g	Chi tiết

Ứng dụng tiêu biểu của phớt TC

Bơm định lượng, bơm màng cỡ nhỏ trong xử lý nước
Motor giảm tốc mini, hộp số bánh răng côn nhỏ
Quạt hút công nghiệp, quạt ly tâm cỡ nhỏ
Cụm dẫn động máy đóng gói, máy in nhãn
Trục khuấy phòng thí nghiệm, thiết bị đo lường

Báo giá và giao hàng

Kích thước: 10x28x7 mm
Vật liệu: NBR hoặc Viton FKM
Giao hàng: 1–2 ngày toàn quốc
CO/CQ: Theo yêu cầu

Giá tham khảo 5.000₫ – 500.000₫ tuỳ vật liệu, kích thước và số lượng — liên hệ để nhận báo giá chính xác.

Yêu cầu báo giá

Giao 1–2 ngày toàn quốc
Có CO/CQ theo yêu cầu
Tư vấn kỹ thuật miễn phí

Các cỡ phớt TC lân cận

← Xem tất cả Phớt chắn dầu

Câu hỏi thường gặp về phớt chắn dầu TC 10x28x7

Phớt chắn dầu TC 10x28x7 dùng cho ứng dụng nào?

Phớt chắn dầu TC 10x28x7 lắp cho trục nhỏ: bơm định lượng, motor giảm tốc mini, quạt hút công nghiệp, cụm dẫn động máy đóng gói và in ấn. Ở cỡ trục này sai lệch đồng tâm ảnh hưởng mạnh tới tuổi thọ môi phớt, nên kiểm tra độ đảo trục trước khi ép phớt mới.

Phớt chắn dầu TC 10x28x7 nên chọn NBR hay Viton FKM?

Chọn NBR khi dầu khoáng, nhiệt độ dưới +120 °C và tốc độ vòng vừa phải — giá hợp lý cho bảo trì định kỳ. Chọn Viton FKM khi nhiệt độ vượt +120 °C, môi trường có dầu tổng hợp, nhiên liệu hoặc hóa chất, hoặc khi trục 10 mm quay nhanh hơn 19.099 v/ph (mốc ~10 m/s của NBR). Cùng kích thước 10x28x7 mm, hai bản lắp lẫn được nên chỉ cần đổi vật liệu, không đổi kết cấu.

Báo giá phớt chắn dầu TC 10x28x7?

Giá phớt chắn dầu TC 10x28x7 tính theo số lượng, vật liệu và có/không yêu cầu CO/CQ. Liên hệ HN: 0967 547 900, HCM: 0968 632 600 hoặc email congty@photcaosu.com để nhận báo giá chi tiết trong ngày làm việc.

Giao hàng phớt chắn dầu TC 10x28x7 bao lâu?

Kích thước 10x28x7 mm thường có sẵn kho HN và HCM. Sau khi xác nhận đơn, giao 1–2 ngày làm việc toàn quốc. Đơn số lượng lớn hoặc cần CO/CQ vui lòng thông báo trước.

Có thể đặt phớt chắn dầu TC 10x28x7 số lượng nhỏ không?

Có. Nhận đơn từ nhỏ lẻ đến số lượng lớn; giá tốt hơn khi đặt nhiều. Liên hệ HCM: 0968 632 600 hoặc email congty@photcaosu.com để báo giá theo số lượng cụ thể.
