Phớt chắn dầu SC 17x24x7 NBR, Viton FKM
Phớt chắn dầu SC 17x24x7 (trục × lỗ × bề rộng) — một môi chính, bọc cao su — dùng cho trục nhỏ trên bơm định lượng, motor giảm tốc mini, quạt công nghiệp và cụm truyền động máy đóng gói. Có sẵn cả bản NBR và bản Viton FKM cùng kích thước.
Mã SC là loại một môi chính, vỏ ngoài bọc cao su. Phớt chắn dầu SC 17x24x7 có trục d = 17 mm, lỗ lắp D = 24 mm, bề rộng B = 7 mm. Bề dày thành vỏ (D−d)/2 = 3.5 mm, diện tích tiết diện vành 225 mm². Bề rộng 7 mm quyết định không gian chứa lò xo và độ ổn định của phớt trong lỗ lắp.
Tốc độ vòng tại môi phớt với trục 17 mm: 0.89 m/s ở 1.000 v/ph, 1.34 m/s ở 1.500 v/ph và 2.67 m/s ở 3.000 v/ph. Với ngưỡng vận hành thông dụng 10 m/s của NBR, trục 17 mm quay được tới khoảng 11.234 v/ph; dùng Viton FKM (ngưỡng ~25 m/s) giới hạn nâng lên khoảng 28.086 v/ph. Đây là lý do chọn vật liệu theo tốc độ, không chỉ theo nhiệt độ.
Khối lượng tính theo tiết diện thực: NBR (1,35 g/cm³) ≈ 2.13 g/cái, Viton FKM (1,85 g/cm³) ≈ 2.92 g/cái — chênh lệch giúp ước lượng cước vận chuyển khi đặt số lượng lớn. Về nhiệt độ, cùng kích thước 17x24x7 mm: bản NBR làm việc −30…+120 °C, bản Viton FKM −40…+220 °C.
Lắp đặt: lỗ lắp 24 mm nên gia công theo cấp dung sai H8 — dải IT8 ở đường kính này là 33 µm — và trục 17 mm nên đạt độ nhám Ra 0,2…0,8 µm, độ đảo hướng tâm ≤ 0,08 mm. Ép phớt bằng dụng cụ phẳng đúng đường kính 24 mm, bôi trơn môi trước khi lắp; không gõ trực tiếp lên vành 3.5 mm vì thành mỏng dễ méo làm mất độ kín.
Thông số kỹ thuật phớt chắn dầu SC 17x24x7
| Kích thước (d×D×B) | 17x24x7 mm |
| Mã kết cấu | SC |
| Số môi làm kín | 1 (môi chính) |
| Vỏ ngoài | Vỏ ngoài bọc cao su |
| Vật liệu | NBR (chịu dầu) hoặc Viton FKM (chịu nhiệt, hóa chất) |
| Nhiệt độ — bản NBR | −30 °C … +120 °C |
| Nhiệt độ — bản Viton FKM | −40 °C … +220 °C |
| Tốc độ vòng khuyến nghị | NBR ≤ 10 m/s · Viton FKM ≤ 25 m/s |
| Lò xo | Lò xo thép không gỉ ép môi |
| Dung sai lỗ lắp | H8 (khuyến nghị lắp ghép) |
| Tiêu chuẩn tham chiếu | DIN 3760 / ISO 6194 |
So sánh phớt chắn dầu SC 17x24x7 với các cỡ lân cận
| Kích thước | Thành (mm) | NBR g/cái | FKM g/cái | Trang chi tiết |
|---|---|---|---|---|
| 15x32x5 mm | 8.5 mm | 4.24 g | 5.8 g | Chi tiết |
| 16x30x7 mm | 7 mm | 4.78 g | 6.55 g | Chi tiết |
| 17x24x7 mm (đang xem) | 3.5 mm | 2.13 g | 2.92 g | Đang xem |
| 17x28x6 mm | 5.5 mm | 3.15 g | 4.32 g | Chi tiết |
| 17x28x7 mm | 5.5 mm | 3.67 g | 5.03 g | Chi tiết |
Ứng dụng tiêu biểu của phớt SC
- Bơm định lượng nằm trong vỏ kín, không phơi ra bụi xưởng
- Motor giảm tốc mini ngâm trong hộp dầu khép kín
- Trục con lăn máy in, máy dán nhãn trong buồng sạch
- Thiết bị thí nghiệm, máy phân tích, bơm nhu động cỡ nhỏ
- Vị trí phớt phía trong, khi ngoài đã có phớt chắn bụi riêng
Báo giá và giao hàng
- Kích thước
- 17x24x7 mm
- Vật liệu
- NBR hoặc Viton FKM
- Giao hàng
- 1–2 ngày toàn quốc
- CO/CQ
- Theo yêu cầu
Giá tham khảo 5.000₫ – 500.000₫ tuỳ vật liệu, kích thước và số lượng — liên hệ để nhận báo giá chính xác.
- Giao 1–2 ngày toàn quốc
- Có CO/CQ theo yêu cầu
- Tư vấn kỹ thuật miễn phí
Các cỡ phớt SC lân cận
- 12x26x8 mm
- 12x30x7 mm
- 12x35x7 mm
- 14x28x7 mm
- 14x28x10 mm
- 15x24x7 mm
- 15x26x7 mm
- 15x28x5 mm
- 15x28x7 mm
- 15x30x7 mm
- 15x32x5 mm
- 16x30x7 mm
- 17x28x6 mm
- 17x28x7 mm
- 17x30x8 mm
- 17x35x7 mm
- 17x40x6 mm
- 17x40x7 mm
- 18x30x7 mm
- 18x32x8 mm
- 18x35x7 mm
- 19x27x6 mm
- 20x30x5 mm
- 20x30x7 mm
Câu hỏi thường gặp về phớt chắn dầu SC 17x24x7
Phớt chắn dầu SC 17x24x7 dùng cho ứng dụng nào?
Phớt chắn dầu SC 17x24x7 lắp cho trục nhỏ: bơm định lượng, motor giảm tốc mini, quạt hút công nghiệp, cụm dẫn động máy đóng gói và in ấn. Ở cỡ trục này sai lệch đồng tâm ảnh hưởng mạnh tới tuổi thọ môi phớt, nên kiểm tra độ đảo trục trước khi ép phớt mới.
Phớt chắn dầu SC 17x24x7 nên chọn NBR hay Viton FKM?
Chọn NBR khi dầu khoáng, nhiệt độ dưới +120 °C và tốc độ vòng vừa phải — giá hợp lý cho bảo trì định kỳ. Chọn Viton FKM khi nhiệt độ vượt +120 °C, môi trường có dầu tổng hợp, nhiên liệu hoặc hóa chất, hoặc khi trục 17 mm quay nhanh hơn 11.234 v/ph (mốc ~10 m/s của NBR). Cùng kích thước 17x24x7 mm, hai bản lắp lẫn được nên chỉ cần đổi vật liệu, không đổi kết cấu.
Báo giá phớt chắn dầu SC 17x24x7?
Giá phớt chắn dầu SC 17x24x7 tính theo số lượng, vật liệu và có/không yêu cầu CO/CQ. Liên hệ HN: 0967 547 900, HCM: 0968 632 600 hoặc email congty@photcaosu.com để nhận báo giá chi tiết trong ngày làm việc.
Giao hàng phớt chắn dầu SC 17x24x7 bao lâu?
Kích thước 17x24x7 mm thường có sẵn kho HN và HCM. Sau khi xác nhận đơn, giao 1–2 ngày làm việc toàn quốc. Đơn số lượng lớn hoặc cần CO/CQ vui lòng thông báo trước.
Có thể đặt phớt chắn dầu SC 17x24x7 số lượng nhỏ không?
Có. Nhận đơn từ nhỏ lẻ đến số lượng lớn; giá tốt hơn khi đặt nhiều. Liên hệ HCM: 0968 632 600 hoặc email congty@photcaosu.com để báo giá theo số lượng cụ thể.

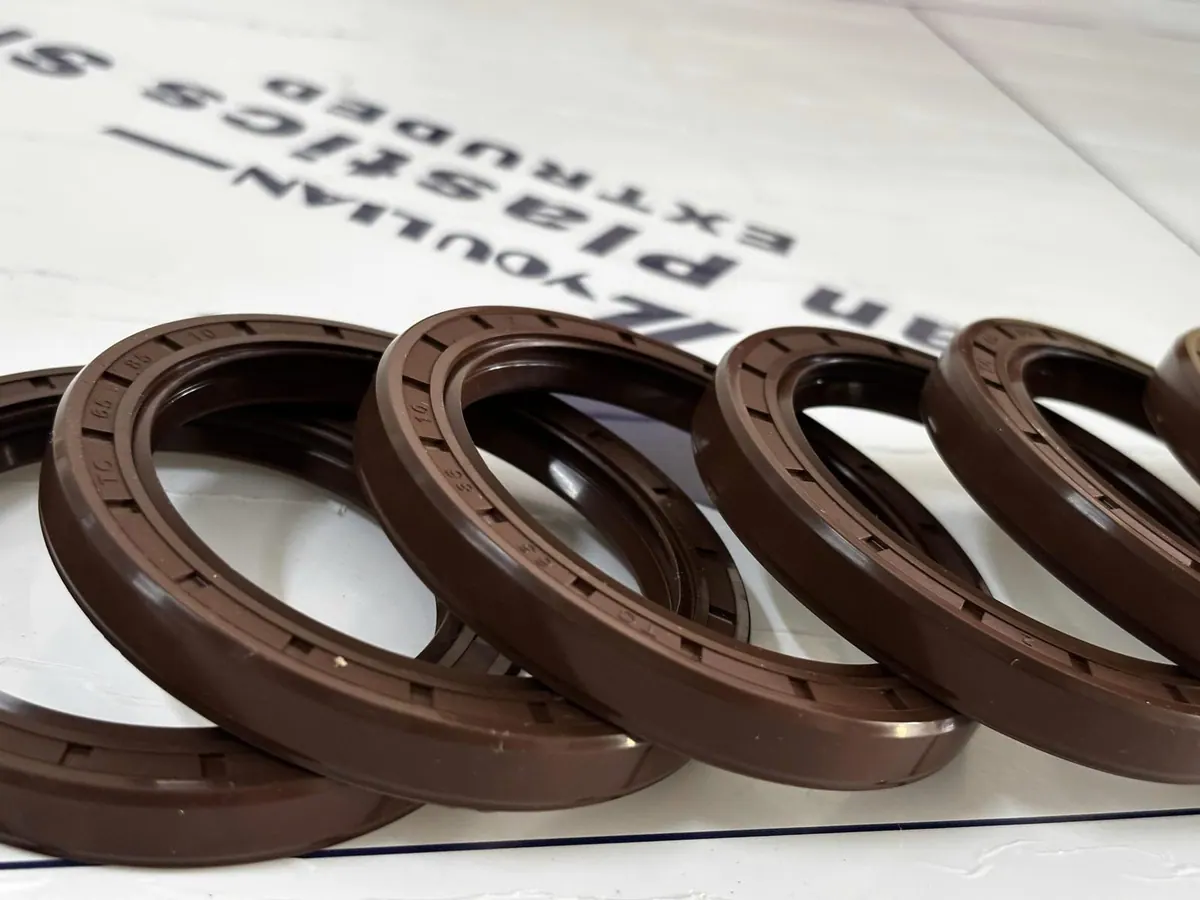

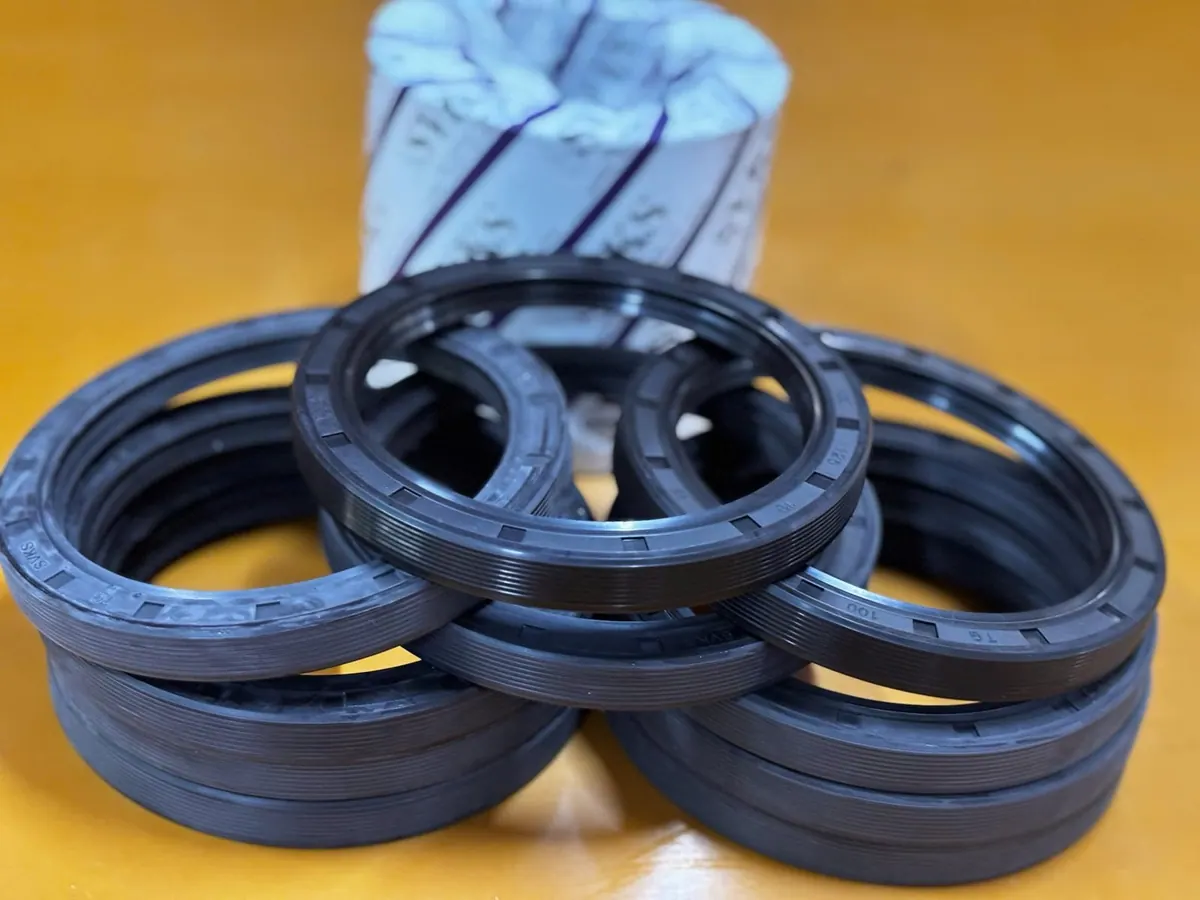

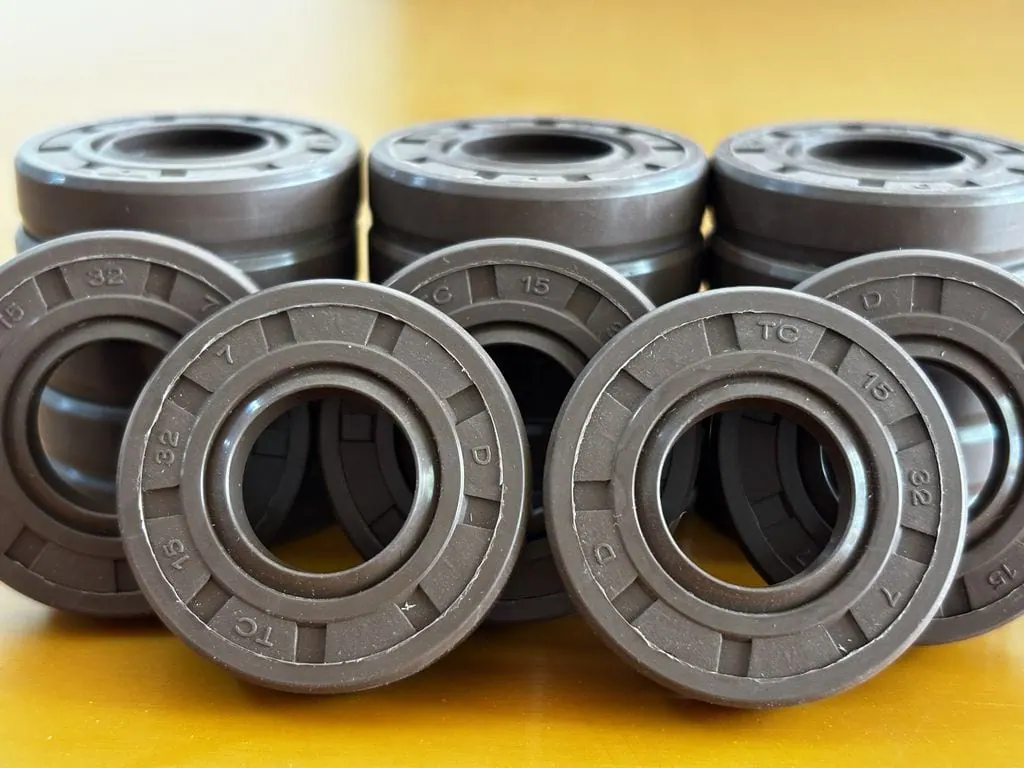

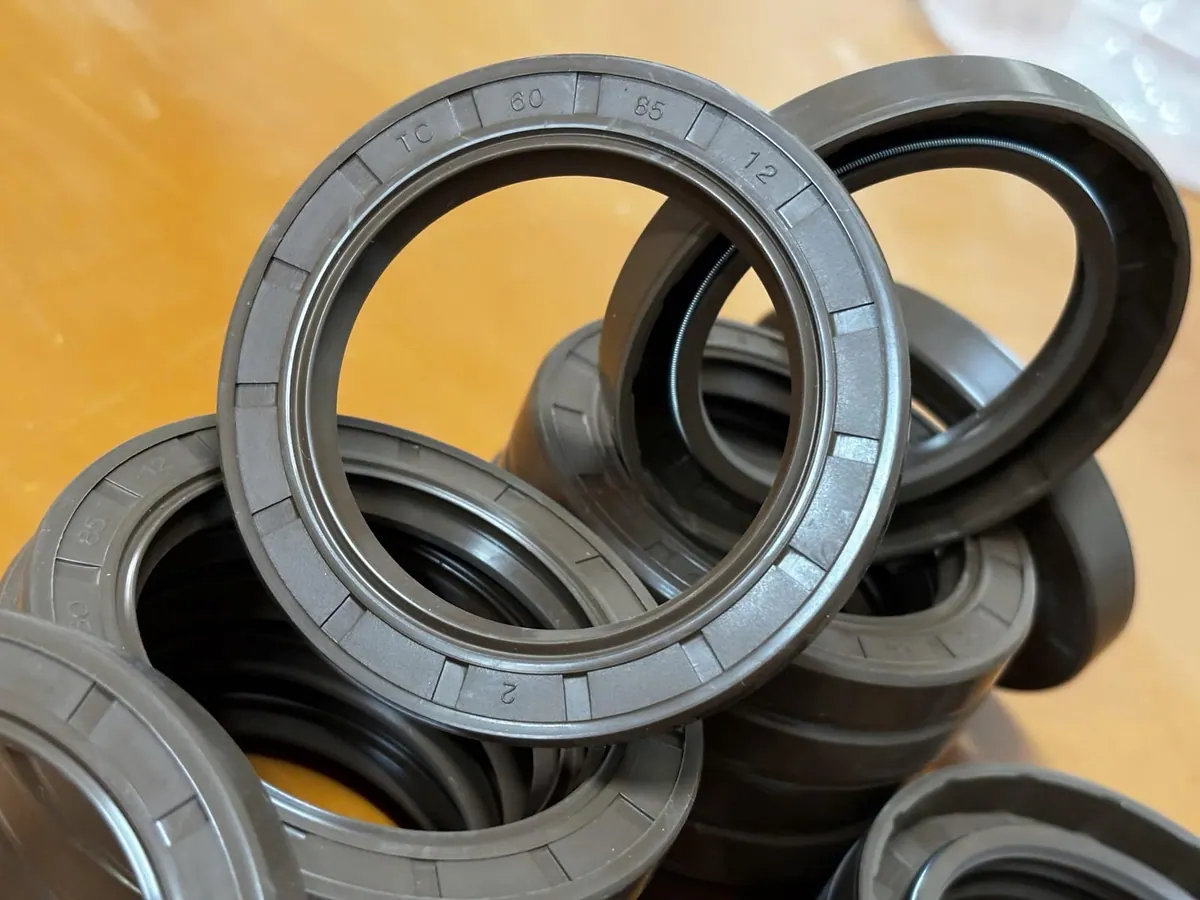

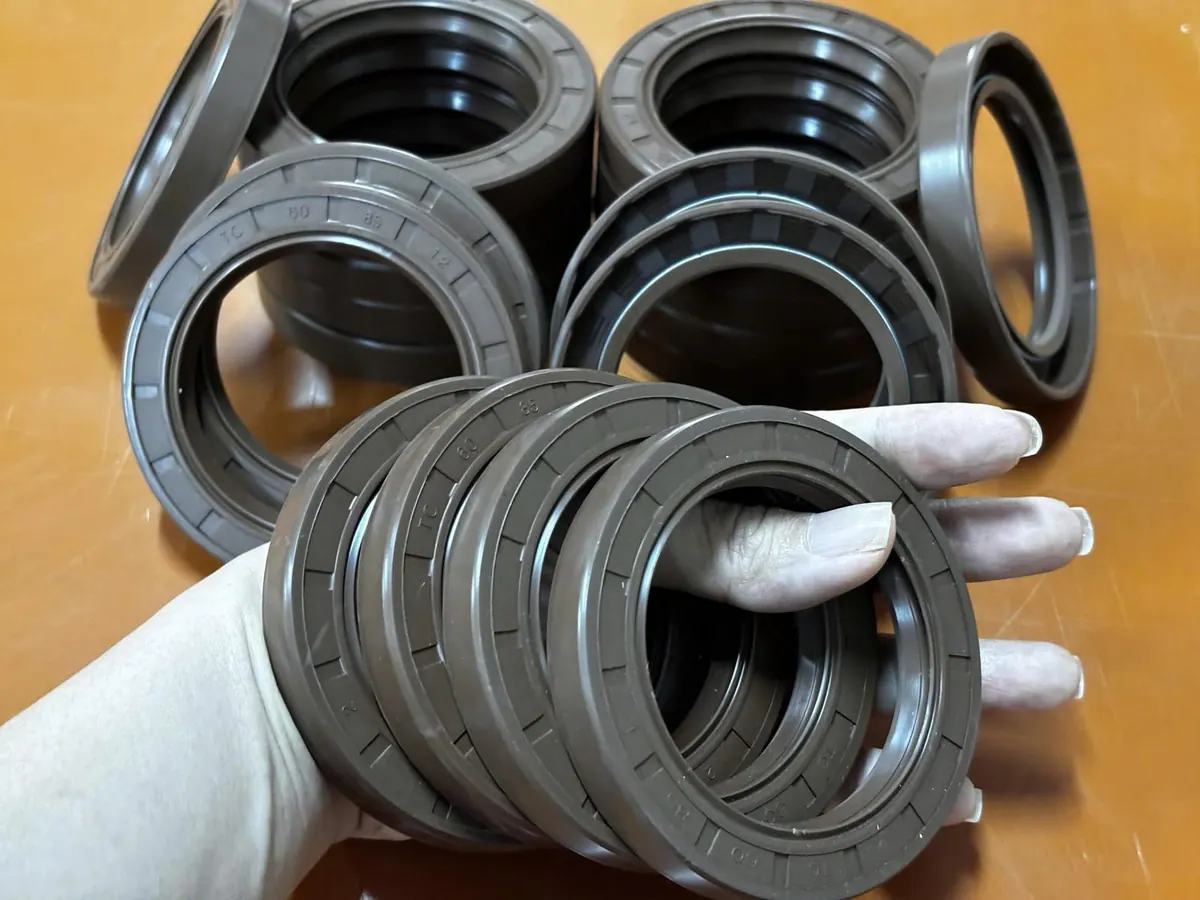

Ảnh hàng thật tại kho
Ảnh chụp hàng tại kho. Quy cách trong ảnh có thể khác cỡ phớt chắn dầu SC 17x24x7 — bản vẽ phía trên mới là kích thước của mã này.
